ATV600: каскадное управление насосами в режиме multimaster - возможно ли?

Поиск часто задаваемых вопросов

Каскадное управление насосами может быть реализовано различными способами.

Ранее выпускавшийся ПЧ ATV61 с установленной картой VW3A3502 осуществляет каскадное управление максимум 5 насосами, один из которых регулируемый, т.е. подключен к ПЧ.

Возможны несколько схем каскадного управления:

с чередуемым регулируемым (основным) насосом:

без чередования:

Общим для всех схем является наличие единственного Master - ПЧ ATV61. При отказе ПЧ вся насосная станция перестает функционировать.

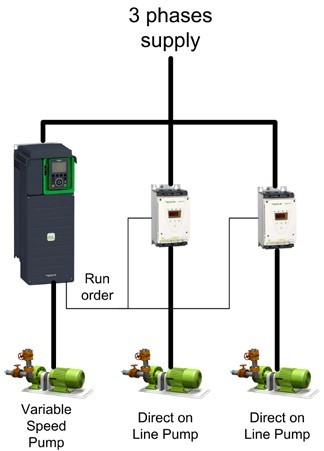

ПЧ серии ATV600 с версией прошивки V1.3 (и старше) реализуют описанную выше архитектуру с одним Master-ПЧ:

По сравнению с ПЧ ATV61+VW3A3502 увеличилось максимальное количество насосов: 6 вместо 5 для ATV61+VW3A3502. Однако при отказе ПЧ насосная станция также функционировать не может.

Дальнейшим развитием принципа каскадного управления явилась архитектура multimaster, реализованная в прошивке V1.6.
Каждый насос подключен к своему ПЧ. ПЧ обмениваются между собой информацией по протоколу ethernet. Каждый ПЧ может быть как master, так и slave. В системе может быть только один мастер-ПЧ, который управляет остальными ПЧ (slave). ПЧ могут меняться ролями. При отказе действующего мастера происходит назначение мастером другого ПЧ. Механизм назначения определяется при проектировании системы (параметризацией ПЧ).

Архитектура multimaster изображена ниже:

Также смотрите видео по ссылке:

https://www.youtube.com/watch?v=yyQnKUhkJHE

Более подробно данная архитектура описана в следующем документе:

https://schneider-electric.box.com/s/mktzzpq6ohrmmla0qr1in9cox14wyf1w
