Вопрос (Проблема):
Как импортировать символы SoMachine basic в Vijeo Designer?
Серия/Окружение/Версии:
SoMachine basic, Vijeo Designer
Решение:
Использование SoMachine Basic в SoMachine Central.
Сначала нужно экспортировать проект как «SoMachine Basic project» (см. приложение 1).
Затем в Vijeo Designer:
Добавьте в IO Manager порт Modbus TCP / IP и выберите Modbus Equipment.

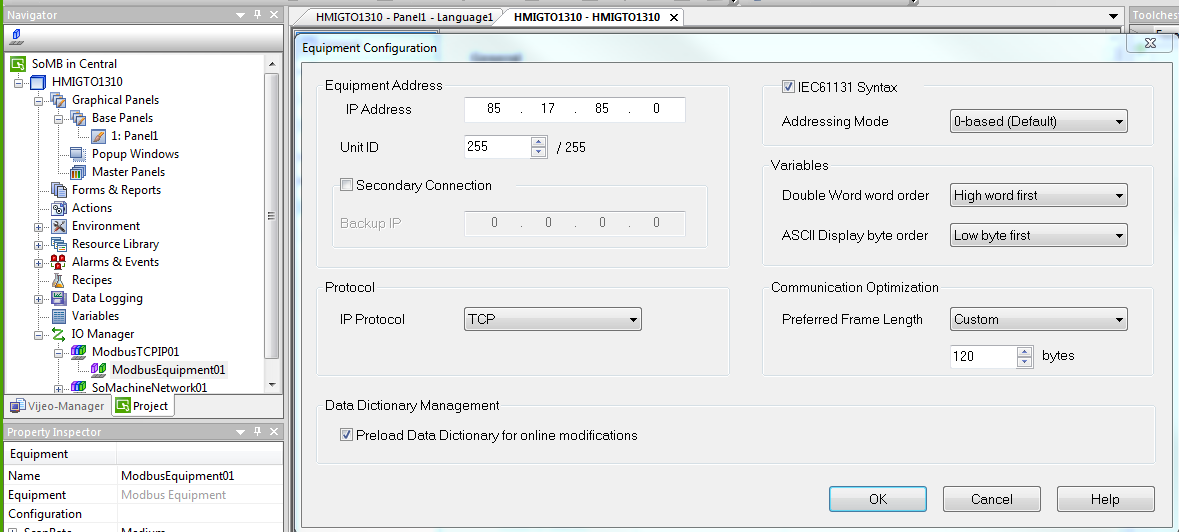

Запишите IP-адрес ПЛК M221 и выберете селектор IEC61131. Также нужно выбрать Double word order. (см. приложение 2).
Сделайте правый щелчок в «Variables», выберите «Link Variables», выберите тип файлов «* .SMPB», а затем выберите свой проект (см. вложение 3).
Теперь можно выбрать какие символы вы хотите импортировать.
Использование автономной системы SoMachine Basic.
В In Vijeo Designer:
Добавьте IO Manager порт Modbus TCP / IP и выберите Modbus Equipment
Запишите IP-адрес ПЛК M221 и выберете селектор IEC61131. Также вам нужно выбрать Double word order (см. приложение 2).
Сделайте правый щелчок в «Variables», выберите «Link Variables», выберите тип файлов «* .SMPB», а затем выберите свой проект (см. вложение 3).
Теперь можно выбрать какие символы вы хотите импортировать.
Как импортировать символы SoMachine basic в Vijeo Designer?
Серия/Окружение/Версии:
SoMachine basic, Vijeo Designer
Решение:
Использование SoMachine Basic в SoMachine Central.
Сначала нужно экспортировать проект как «SoMachine Basic project» (см. приложение 1).
Затем в Vijeo Designer:
Добавьте в IO Manager порт Modbus TCP / IP и выберите Modbus Equipment.
Запишите IP-адрес ПЛК M221 и выберете селектор IEC61131. Также нужно выбрать Double word order. (см. приложение 2).
Сделайте правый щелчок в «Variables», выберите «Link Variables», выберите тип файлов «* .SMPB», а затем выберите свой проект (см. вложение 3).
Теперь можно выбрать какие символы вы хотите импортировать.
Использование автономной системы SoMachine Basic.
В In Vijeo Designer:
Добавьте IO Manager порт Modbus TCP / IP и выберите Modbus Equipment
Запишите IP-адрес ПЛК M221 и выберете селектор IEC61131. Также вам нужно выбрать Double word order (см. приложение 2).
Сделайте правый щелчок в «Variables», выберите «Link Variables», выберите тип файлов «* .SMPB», а затем выберите свой проект (см. вложение 3).
Теперь можно выбрать какие символы вы хотите импортировать.
