Для привода подъема с коническим (конусным) ротором можете использовать:
- ATV930, ATV950;
- ATV340;
- ATV320;
- ATV310.
ATV930, ATV950, ATV340 имеют специальный режим форсировки возбуждения для конического ротора: отдельная настройка для разгона и отдельная настройка для режима торможения.
Это позволяет в начале движения резко увеличить магнитный поток и быстро растормозить ротор. При торможении наоборот - магнитный поток резко уменьшается и происходит торможение за счет втягивания ротора.
Подбор ПЧ необходимо производить по току двигателя. Для привода подъема рекомендуется подбирать ПЧ по следующему условию:
ПЧ должен обеспечивать 200% от номинального тока двигателя в течение 60 с.

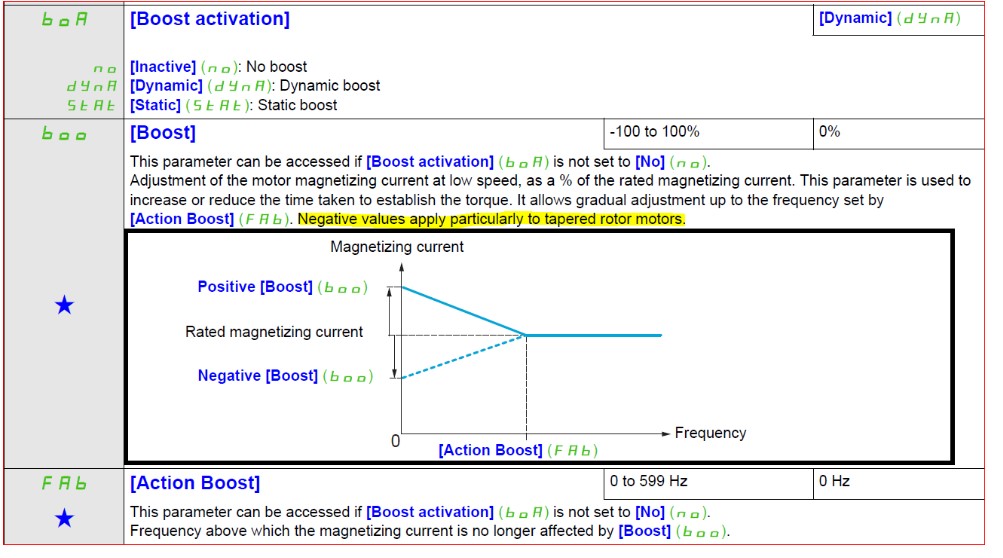

Установите boA в положение «Статический».
Установите boo на -80% (минус 80%).
Установите FAb на 3 Гц.
Boo напрямую влияет на ток намагничивания. При отрицательном усилении тока ток намагничивания уменьшается, и его будет достаточно для зацепления ротора со статором.
См. приложение.
