Вопрос (Проблема):
Почему я не могу прочитать переменную с плавающей точкой REAL или двойное слово DINT (программа Somachine) на моем ЧМИ с помощью Vijeo Designer?
Серия/Окружение/Версии:
SoMachine v2 и старше, Vijeo Designer v4 и старше
Решение:
При настройке связи в Vijeo Designer с контроллером SoMachine необходимо установить настройку обработки двойных слов «Double Word» в «Low word first» в окне «Equipment Configuration».

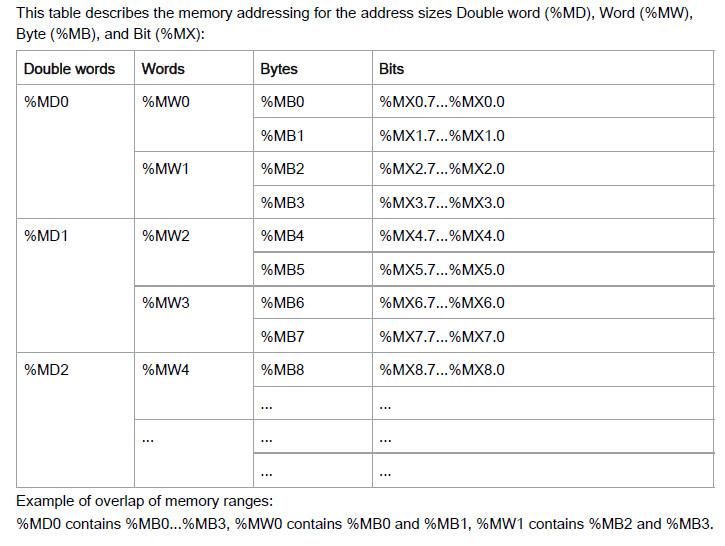

Таблица размещения слов в памяти ПЛК SoMachine для двойных слов при этом такая (переменные памяти %MD и %MF расположены в общей памяти %MW, заметьте, что для доступа к %MD2 в настройке переменных связи Vijeo Designer нужно указывать адрес %MD4, так как драйвер связи Modbus TCP подходит и для ПЛК Unity, котрые имеют другое размещением двойных слов в памяти):
Почему я не могу прочитать переменную с плавающей точкой REAL или двойное слово DINT (программа Somachine) на моем ЧМИ с помощью Vijeo Designer?
Серия/Окружение/Версии:
SoMachine v2 и старше, Vijeo Designer v4 и старше
Решение:
При настройке связи в Vijeo Designer с контроллером SoMachine необходимо установить настройку обработки двойных слов «Double Word» в «Low word first» в окне «Equipment Configuration».
Таблица размещения слов в памяти ПЛК SoMachine для двойных слов при этом такая (переменные памяти %MD и %MF расположены в общей памяти %MW, заметьте, что для доступа к %MD2 в настройке переменных связи Vijeo Designer нужно указывать адрес %MD4, так как драйвер связи Modbus TCP подходит и для ПЛК Unity, котрые имеют другое размещением двойных слов в памяти):
