Вопрос: Как, используя программное обеспечение EcoStruxure Machine Expert – HVAC, загрузить в ПЛК M172 проект с обычной USB флешки?

Оборудование: Контроллеры серии Modicon M171 Perfomance, M172

Ответ:

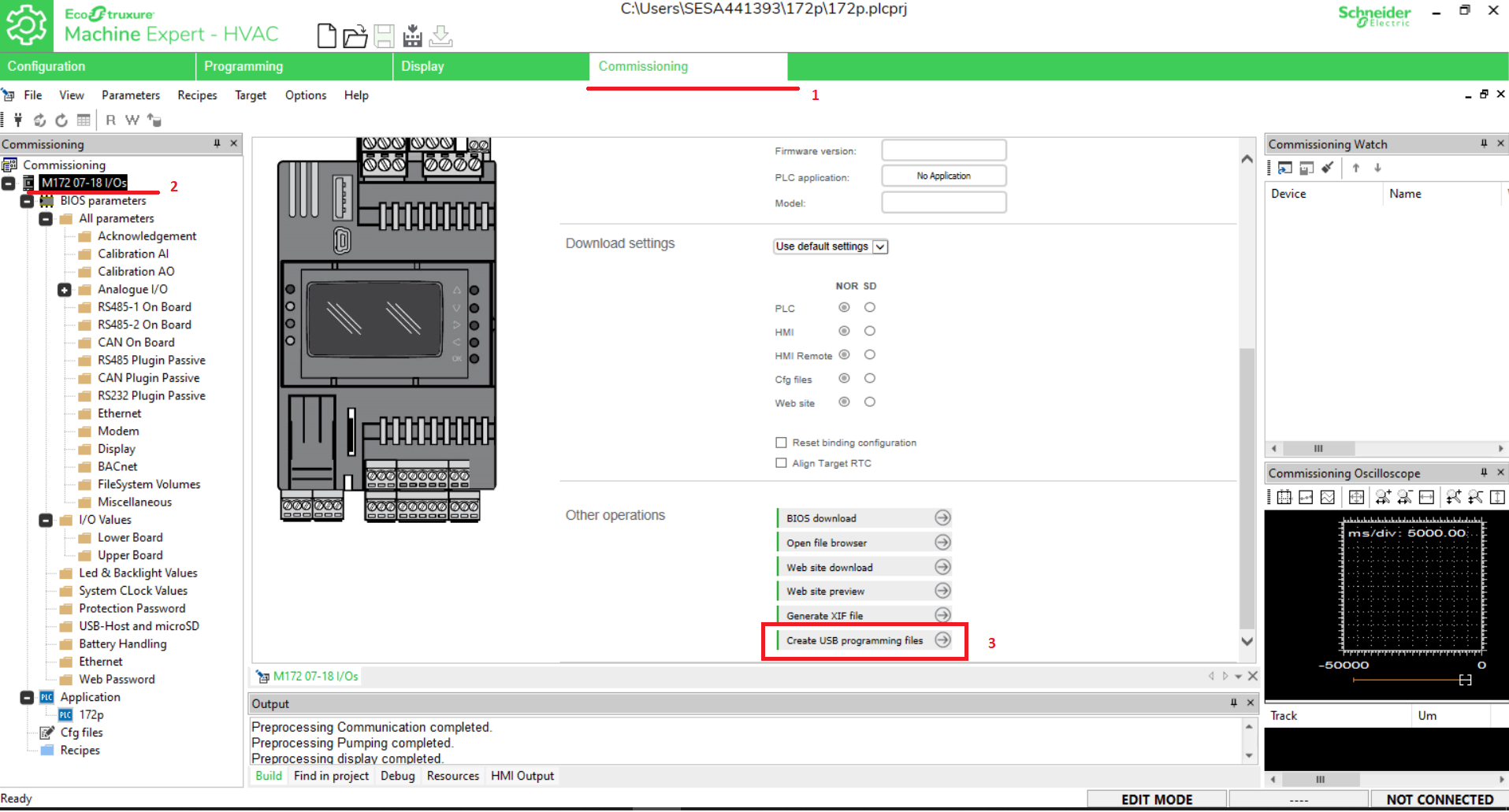

Во вкладке "Commissioning"  EcoStruxure Machine Expert–HVAC есть кнопка "Create USB programming files"

:

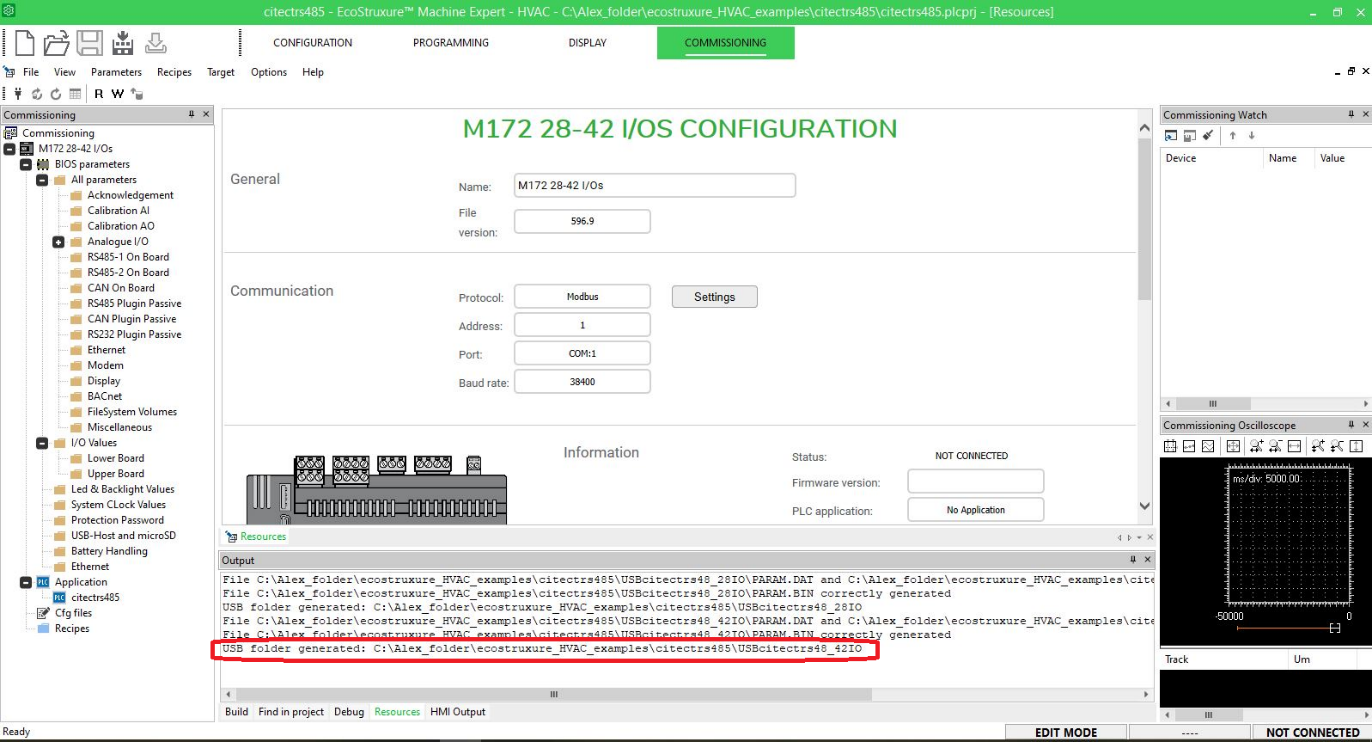

При нажатии на эту кнопку формируются файлы для загрузки проекта через USB-флешку, при этом в окне "Output" будет указан путь к папкам с данными файлами:

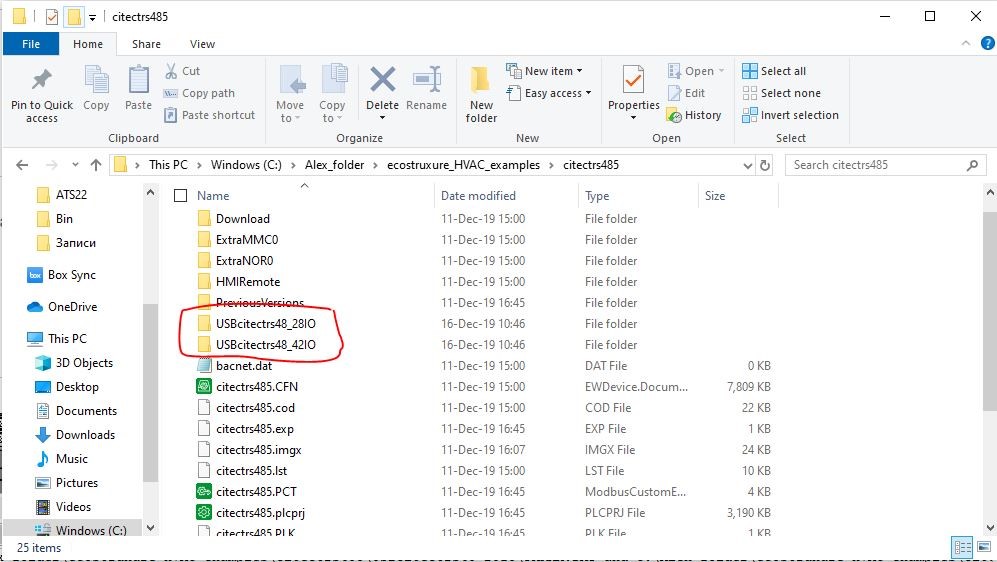

Пройдя по этому пути Вы увидите две папки с файлами для разных типов ПЛК (модели на 28 и 42 входа/выхода в случае с ПЛК M172P и модели на 7 и 18 входа/выхода в случае с ПЛК M172O):

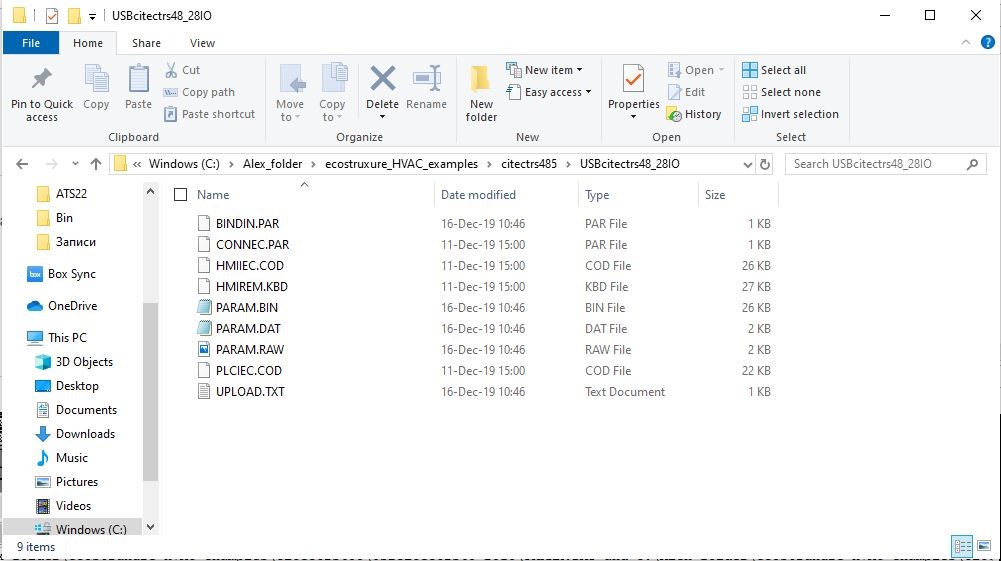

Выберете соответствующую Вашей модели ПЛК папку, и скопируйте все файлы из неё:

Запишите эти файлы в корень чистой, отформатированной в FAT32, USB флешки.

Затем подключите флешку ко включенному ПЛК. Третий с верху светодиод будет гореть жёлтым пока идёт загрузка, затем он погаснет, и нижний светодиод загорится зелёным цветом, когда он погаснет загрузка завершена. После этого нужно отключить флешку от ПЛК и выключить/включить питание на контроллере для его перезагрузки.

В связи с требованиями кибер безопасности в firmware 596.10 и 668.10 и EcoStruxure Machine Expert – HVAC 1.2 были внесены изменения (необходимо изменить пароль для Web-сервера при первом подключении), особенности загрузки проекта через USB для данных ПЛК отражены в файле:
