ПЧ Altivar/УПП Altistart: какие контакты разъема Modbus RJ-45 имеют обозначение A и В?

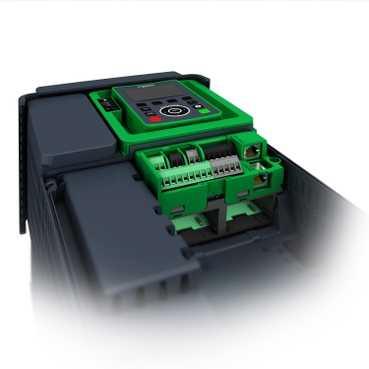

Большинство преобразователей частоты (ПЧ) и устройств плавного пуска (УПП) Schneider Electric для подключения к шине Modbus RTU оснащены разъемом типа RJ-45:

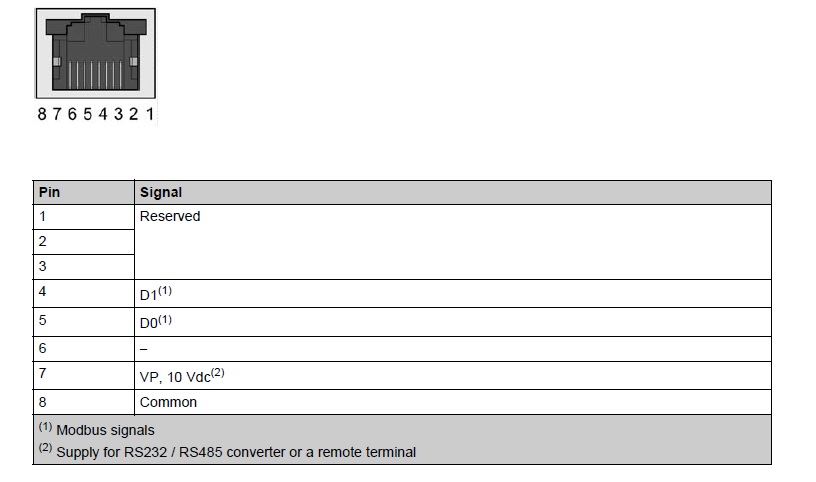

Обозначение контактов разъема показано на рисунке ниже:

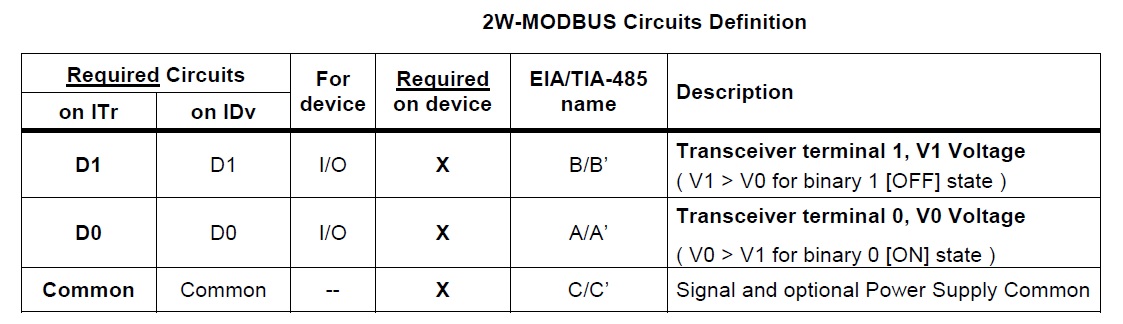

Соответствие между обозначениями D1/D0 и обозначениями согласно стандарту EIA/TIA-485 показано ниже:
