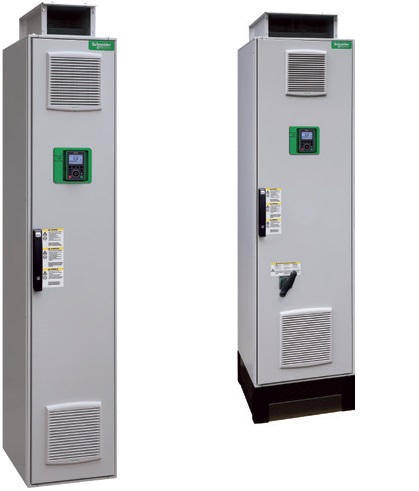

Преобразователи частоты шкафного исполнения ATV630C11N4F..ATV630C31N4F (IP21)/ATV650C11N4F..ATV650C31N4F (IP54) являются комплектным электприводом и рассчитаны на подключение двигателей в диапазоне 110..315 кВт.
Технические данные приведены в Каталоге, стр.33,34: см. прилагаемый файл.






Комплектация ПЧ включает:

• Силовую часть и блок управления;
• Предохранители для защиты полупроводниковых элементов;
• Сетевые дроссели;
• Фильтры dU/dt;
• Отдельные шины для подключения кабелей питающей сети и кабелей двигателя.

Преобразователи частоты со степенью защиты IP 54 дополнительно содержат:

• Разъединитель с рукояткой, вынесенной на дверь шкафа;
• Систему разделения потоков воздуха охлаждения силовой части и цепей управления, для работы в условиях очень сильного загрязнения и оптимизации теплового режима.

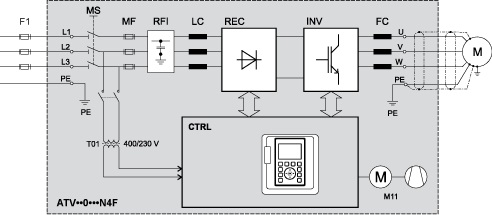

Структурная схема ПЧ:





F1 External pre-fuse or circuit breaker - Внешние предохранители или автомат (не входит в комплект ПЧ)
MS Built-in main switch (only available on IP54 drives) - Рубильник (только для IP54)
T01 Control transformer 400 / 230 V AC - внутренний трансформатор для питания контрольной части
MF aR fuses быстродействующие предохранители
RFI Built-in RFI filter фильтр ЭМС
LC Line reactor choke сетевой дроссель
REC Rectifier module Выпрямитель
INV Inverter module Инвертор
FC dv/dt filter выходной фильтр для ограничения перенапряжений на двигателе
CTRL Control panel Выносной терминал
M11 Fan in enclosure door Вентилятор в двери шкафа
