Los tableros de distribución tipo autosoportado QED-2 de Square D están diseñados para una fácil instalación, durabilidad y mantenimiento sin esfuerzo.
Los tableros de distribución de baja tensión (LV) QED-2 ofrecen tiempos de espera más cortos y una amplia gama de características opcionales y especiales, incluyendo nuevas opciones de comunicación de interruptores.
Incorporan innovaciones de diseño para una instalación y mantenimiento más sencillos, y cuentan con el respaldo de una gran red de distribuidores, ventas y servicios. Los tableros de distribución personalizados y estándar QED-2 de baja tensión están disponibles de inmediato para satisfacer las necesidades de contratistas, consultores y usuarios finales.
- Opciones personalizadas o estándar

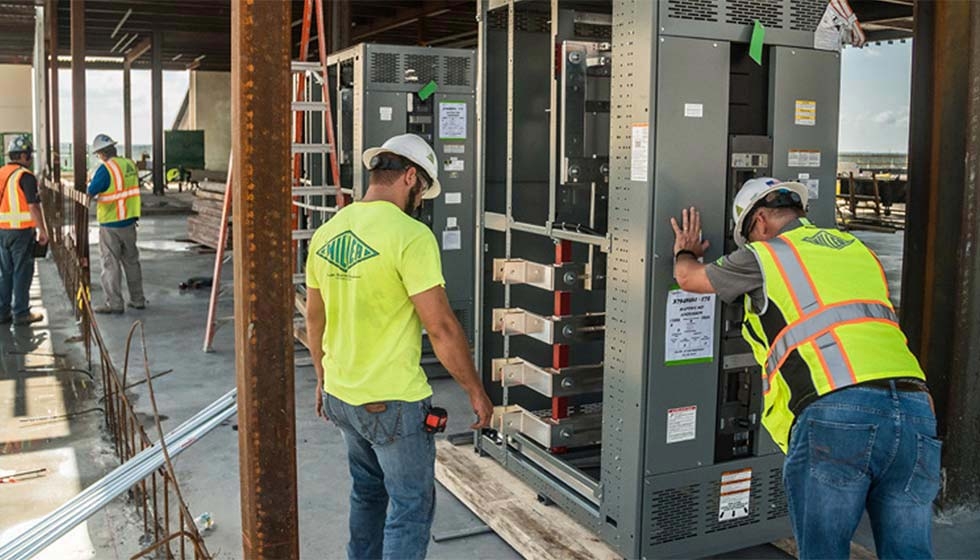

- Instalación rápida y flexibilidad de montaje
- Entrega expedita de tableros de distribución QED-2 estándar
Entrega rápida disponible con distribuidores participantes para tableros de distribución QED 2 estándar
Cumplir con presupuestos y calendarios de proyectos ajustados. Nuestro tablero de distribución estándar QED-2 cuenta con diseños para las clasificaciones y opciones más frecuentemente solicitadas, lo que proporciona precios inmediatos para envíos rápidos en tan solo 4 semanas.
Construido para durar
Diseñados con materiales de alta calidad y una construcción sólida para garantizar la durabilidad y la longevidad, los convierten en una solución duradera para las necesidades de distribución eléctrica.

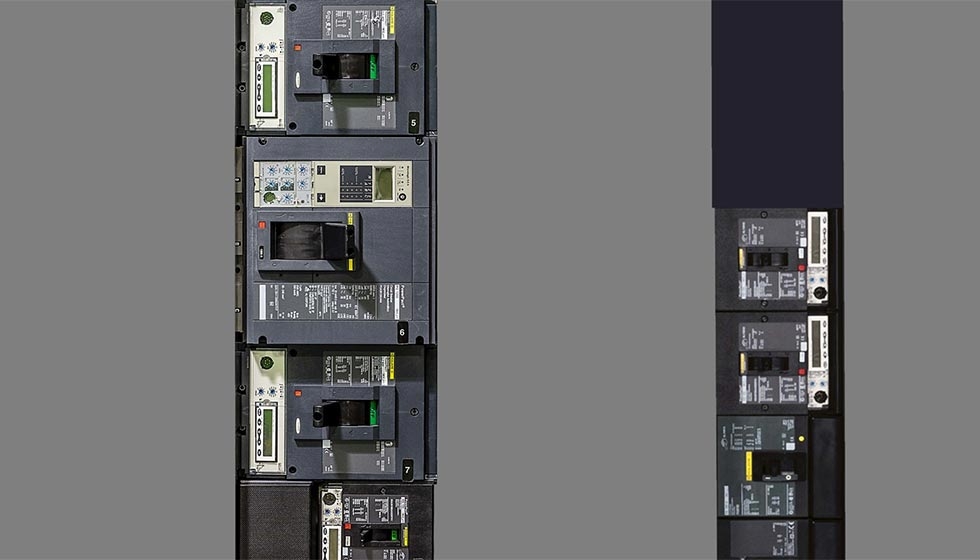

Diseños eficientes e innovadores

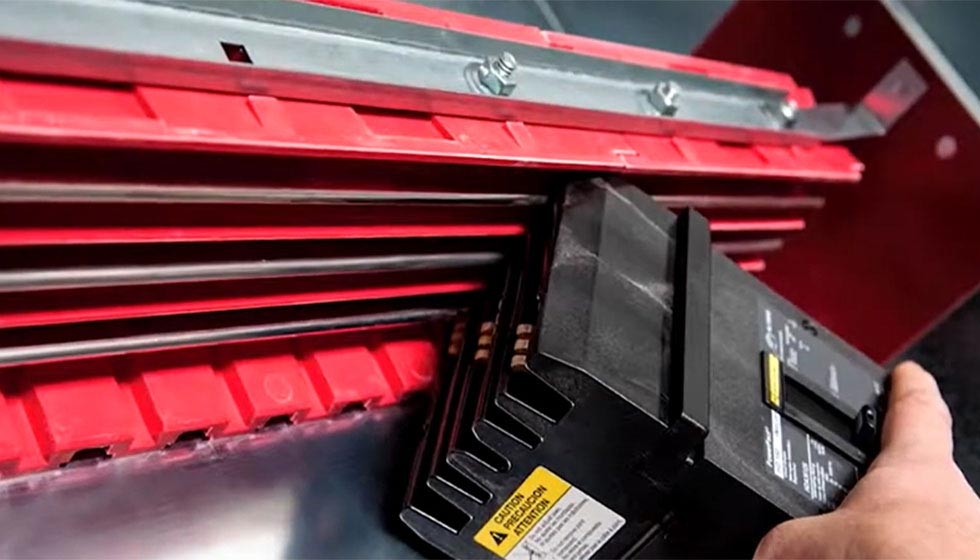

Sus diseños proporcionan un acceso más fácil para realizar procedimientos rápidos y flexibles de instalación y mantenimiento de equipos, que requieren menos herramientas.
Alta disponibilidad en alcances estándar, consulta con tu Distribuidor autorizado
Diseños estándar para las clasificaciones y opciones más solicitadas, que proporcionan precios inmediatos y envíos rápidos para cumplir con los apretados programas y presupuestos del proyecto.
Tablero de distribución QED-2 de Square D
Tablero de distribución QED-2 de Square D
Opción estándar (rápida disponible con distribuidores participantes): Tablero de distribución de baja tensión Square D QED-2
- Clasificaciones de hasta 4000 A, 100 kA SCCR.
- Tensiones a 600 V de CA o 250 V de CC.
- Tipos de gabinetes NEMA para interiores y exteriores.
- Aluminio con revestimiento de estaño o cobre con opciones de barras de revestimiento de plata.
- Hay disponibles configuraciones de distribución I-Line de una o dos columnas.
- Dispositivos de protección contra sobretensiones montados internamente en Surgelogic.
- Medición de clientes con Powerlogic, con capacidades de comunicación no cableadas disponibles.

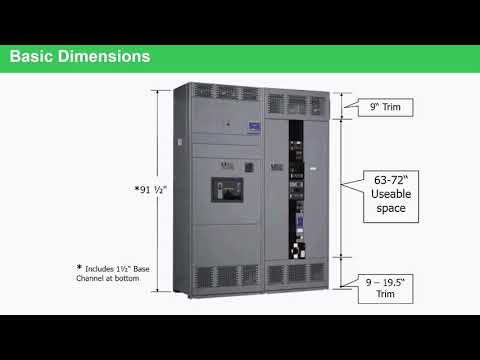

- 91.5 pulg (2,324 mm) de altura con canales de montaje.
- Ancho de sección disponible: 12 in. (305 mm), 24 in. (610 mm), 30 in. (762 mm), 36 in. (914 mm), 42 in. (1,067 mm), 48 in. (1,219 mm) o 54 pulg. (1,372 mm) de ancho.
- Profundidad de cuadro disponible: 24 pulg. (610 mm), 36 in. (914 mm), 48 in. (1,219 mm), 54 in. (1,372 mm) o 60 pulg. (1,524 mm).
Opción personalizada de tablero de distribución de baja tensión Square D QED-2
- Valores nominales hasta 6000 A, 200 kA SCCR.
- Tensiones a 600 V de CA o 250 V de CC.
- Interruptor automático y alimentadores principales e interruptores fusibles.
- Medición de servicios de secuencia de calor o frío.
- Dispositivos de protección contra sobretensiones montados internamente en Surgelogic.
- Medición por el cliente de Powerlogic, incluyendo capacidad de comunicaciones personalizadas y cableado interconectado.
- Comunicaciones de equipos transparentes listas.
- Opción de generador de conexión rápida disponible.
Componentes del tablero QED

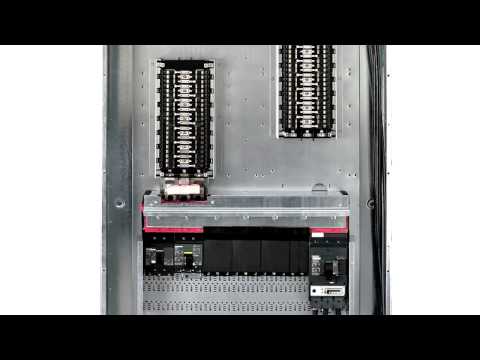

Tableros tipo panel I-Line Square D e instalación simple de de interruptores derivados conexión I-Line

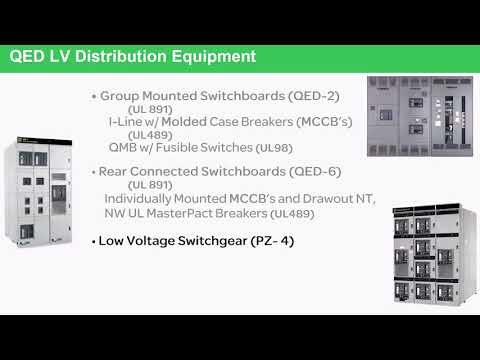

Comparación de tableros QED2 (tipo Switchboard) y PZ4 (Power Zone, tipo Switchgear)
