Tableros eléctricos NF: Flexibilidad de aplicación para sistemas eléctricos
Equipados con tecnología de interruptores automáticos de última generación, los paneles NF pueden proporcionar de forma fluida una capa adicional de seguridad y protección de circuitos. Diseñado para facilitar su uso: cuenta con funciones intuitivas que hacen que la instalación, el mantenimiento y la operación sean simples y rápidas.
- Diseñado para 125A a 480 Y/277 V CA en aplicaciones comerciales e industriales.
- Kits RTI «semimontados», con instrucciones de instalación fáciles de entender, para ayudarte a adaptarte a cambios de diseño de última hora o en sitio.
- Las opciones montadas en fábrica maximizan la flexibilidad dentro de los plazos de entrega estándar.

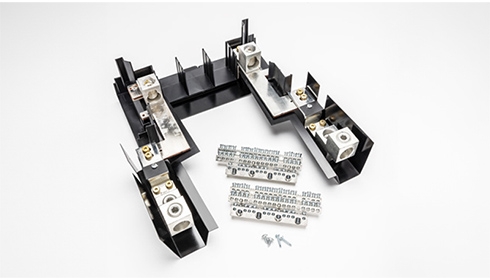

Construcción modular
Fácil montaje o modificación, para una instalación más rápida y un tiempo de inactividad mínimo durante el mantenimiento o las actualizaciones.

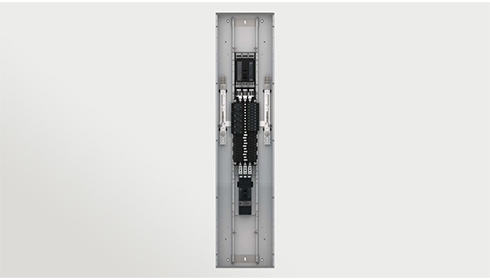

Sólido
Diseñado y fabricado para ser resistente, duradero y versátil, adaptable a diversas aplicaciones y entornos de distribución eléctrica.
Flexible
Opciones montadas en fábrica para personalizar fácilmente su tablero eléctrico, incluyendo canaletas laterales ampliadas y dispositivos de protección contra sobretensiones.
Especificaciones del producto NQ Panelboards
- Certificado por UL para 800 A a 480 Y/277 VCA (certificado por cUL para 600 Y/347 VCA)
- Totalmente clasificado para 65 kA SCCR a 480Y/277 voltios (serie clasificada para 200 kA)
- Interruptores de derivación atornillables con clasificación HACR de 15 a 125 amperios con indicación VISI-TRIP® (clasificación HID de hasta 50 A; clasificación 1φ SWD de hasta 20 A)
- Cajas NEMA tipo 1, 2, 3R, 4, 4X, 5 y 12. Los interiores se pueden convertir in situ para alimentación superior o inferior.
- Bus de aluminio o cobre
- La mayor intensidad nominal (600A) y ensamblada en fábrica (800A) de cualquier gama de tableros eléctricos para iluminación y electrodomésticos NEMA.
- Corriente de cortocircuito nominal máxima a través del stock (65 kA a 480 Y/277 VCA con potencia nominal completa y 200 kA con potencia nominal en serie).
- Adecuado para su uso como equipo de servicio.
- Accesorios del interruptor principal instalables en sitio: disparador por subtensión, interruptor de alarma y contactos auxiliares.
- Construcción modular para aceptar accesorios instalables en sitio y kits de conversión: terminales de subalimentación, terminales de alimentación continua e interruptores de subalimentación, interruptores principales y kits de hasta 600A.
- 200% de neutros nominales para cargas no lineales
- Los kits de extensión con riel y frente muerto proporcionan espacio para la futura incorporación de kits listos para instalar (hay disponibles extensiones de 6", 12", 18" y 24").
- Cobre y aluminio, terminales mecánicos y de engaste
- Autobús dividido
- Terminales de compresión
- Contactores de iluminación
- Placas de identificación fenólicas
- Cerraduras (marcas más comunes)
- Interruptor principal de 800 amperios o configuración interior con barra principal de conexión
Conjunto de panel NF: Descripción general de una sola línea
Kits de interruptores principales NF: Bastidor H/J
Kits de interruptores principales NF: LA
