El comportamiento es correcto, según el funcionamiento de SoMachine frente al Forzado.
Cuando se fuerzan valores, la secuencia de comandos en un ciclo es la siguiente:
1---> Leer entradas
2---> Forzar valores
3---> Ejecutar código
4---> Forzar valores
5---> Escribir salidas

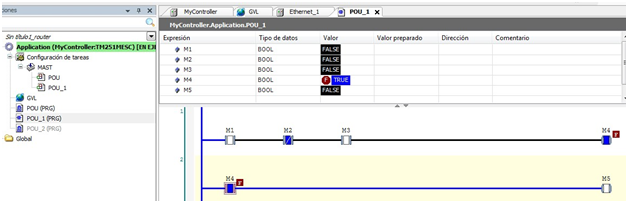

Si tenemos el siguiente código con variables M1 --> M5:


El comportamiento sería el siguiente:
1---> Leer entradas --> No hay en el programa entradas %Ix.x configuradas, por lo tanto no se produce ningún efecto sobre M1..M5
2---> Forzar valores --> M4 se activa en la red 1 y 2
3---> Ejecutar código   --> Red 1: M4 = (M1 AND NOT M2 AND M3) = False
---> Red 2 : M4 = False = M5
4---> Forzar valores --> M4 se activa en la red 1 y 2
5---> Escribir salidas --> No hay en el programa salidas %Qx.x configuradas, por lo tanto no se produce ningún efecto sobre M1..M5

Esto significa que el paso 3 donde se ejecuta el código, hace que se sobrescriba el forzado de M4, con el resultado de M5 = False

La función de forzado está pensada para E/S reales, no para variables, aún así, es posible forzar variables, pero el usuario debe tener en cuenta el procesa explicado anteriormente, pues los valores forzados pueden ser sobrescritos por el código.
