¿Cómo descargar o copiar una captura de onda en ION Setup V3.0?

Problema:
¿Cómo descargar o copiar una captura de onda en ION Setup V3.0?

Línea de Producto:
Powerlogic

Ambiente:
ION Setup V3.0

Porque:
Es posible descargar las capturas de onda desde el ION Setup

Resolución:
Una vez en el ION Setup, ingrese a la sección "Data Screens"- "Waveform Log" y abra la captura de onda deseada. Se debe seguir el siguiente procedimiento para copiar los datos de la captura de onda con el fin de llevarlos a un documento Excel:

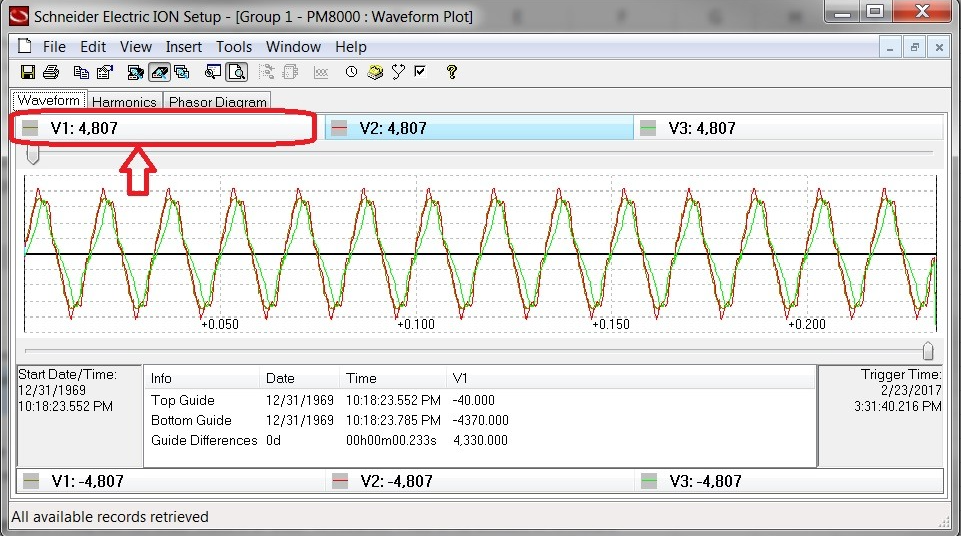

1) De clic en la etiqueta de la captura de onda deseada (Ver imagen).
2) Abra el menú de edición y seleccione "Copy".
3) Abra un archivo Excel y pegue los datos en una nueva hoja de cálculo.

Esto copiará los datos raíz, con esto será posible Re graficar secciones o toda la gráfica en el formato de gráficas preferido.

Publicado para:Schneider Electric Peru
