ATV312 - ¿Cómo configurar un ATV312 y una pantalla 7 segmentos con entrada 0-10VCC para visualizar en la pantalla la frecuencia del motor o la velocidad en RPM?

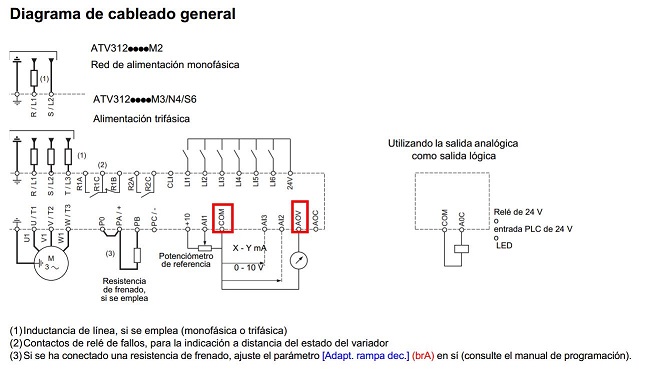

Primero hay que conectar la pantalla a la salida analógica del variador (bornes AOV-COM):

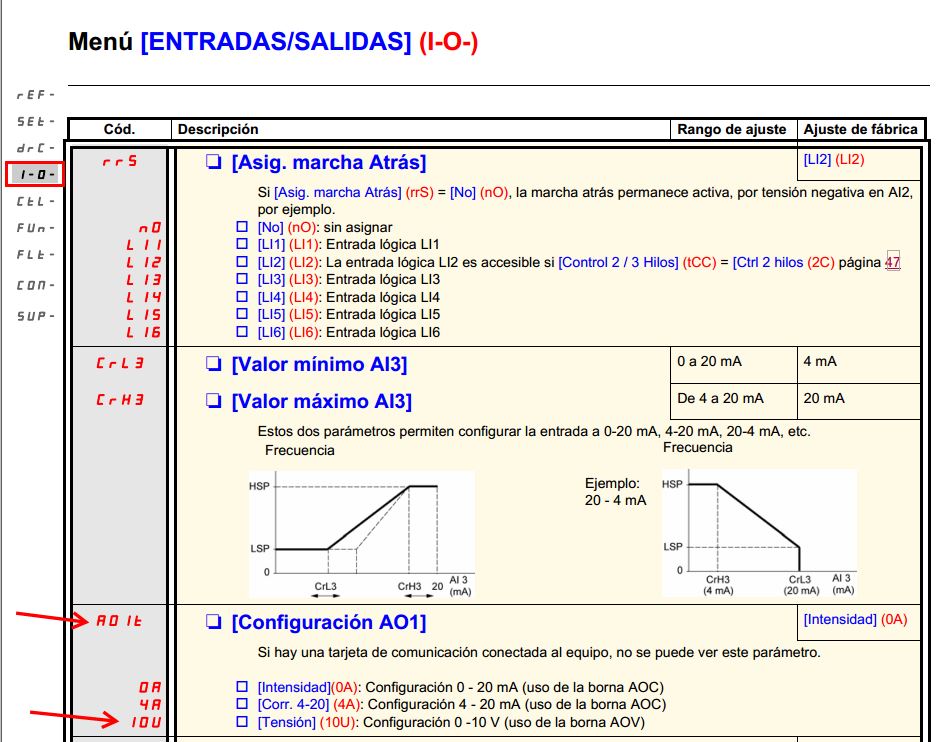

En seguida configurar la salida AOV en tensión, desde el menú I-O-, parámetro AOIt = 10V:

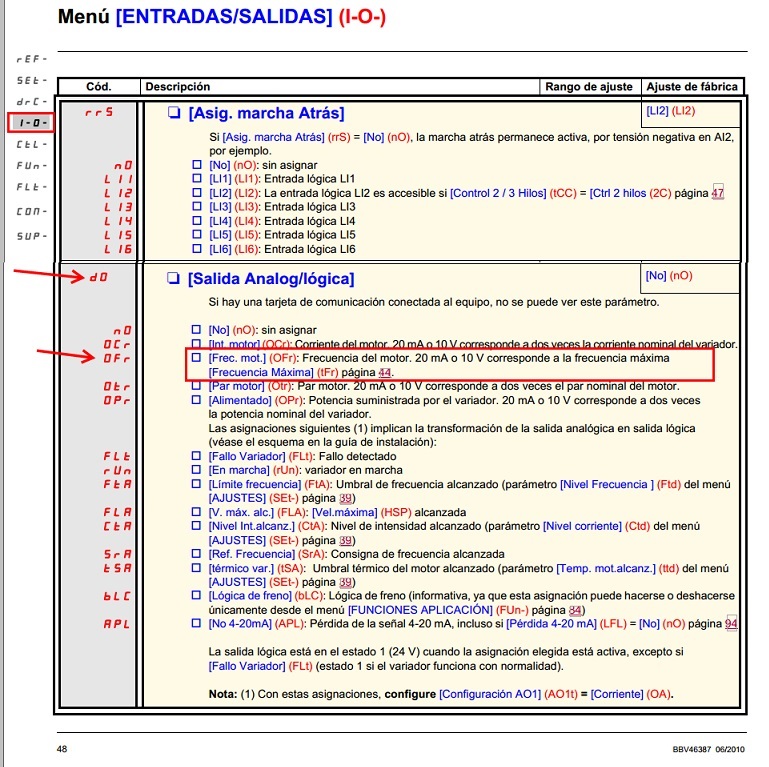

Para que la salida AOV sea proporcional a la frecuencia del motor ir al parámetro dO en el menú I-O y seleccionar el valor OFr de salida del variador para el motor:
Quizá sea necesario hacer un ajuste en la pantalla (cambiar las ganancias de la señal) para que el valor de salida sea correspondiente a la frecuencia o para tener la velocidad del motor en rpm o otros valores.
Publicado para: Schneider Electric Argentina
