¿Es posible leer el estado del puerto Ethernet en un ATV630 o ATV930?

Ambiente :
Equipos de control industrial.

Línea de producto :
Variadores de Velocidad, IDVSD

Causa :
Número de Parte

Resolución :

El inconveniente  surge  cuando se intenta  leer  el estado del puerto Ethernet a través de una solicitud de Modbus TCP

No es posible leer el estado del puerto Ethernet a través de una solicitud de Modbus TCP. No hay ningún parámetro en el acceso en la unidad que muestre el estado del puerto.
También en WebServer incorporado, esta información no está visible.

La única solución consistirá en utilizar la solicitud HTTP GET

Para hacer esto, puede usar el navegador web (como Google Chrome, por ejemplo), luego en el campo de dirección que ingresa: http: // "ip_of_drive" / rest / diagnostic / getmodbustcpipdata
Para unidad con IP = 192.168.0.3 da:
http://192.168.0.3/rest/diagnostic/getmodbustcpipdata

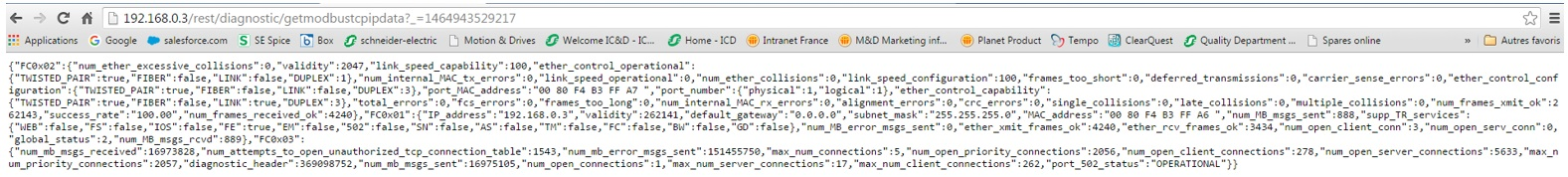

El resultado se mostrará en el navegador web
image_1

ATV930 ejemplo:
Dentro de este texto encontrará el estado de ambos puertos ETH1 y ETH2 de la Ethernet incorporada para ATV930.

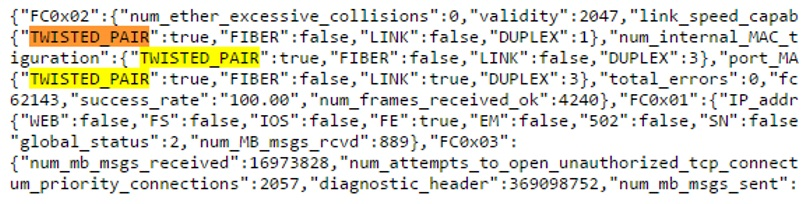

Busque en este texto el campo "TWISTED_PAIR" que le dará:

image_2

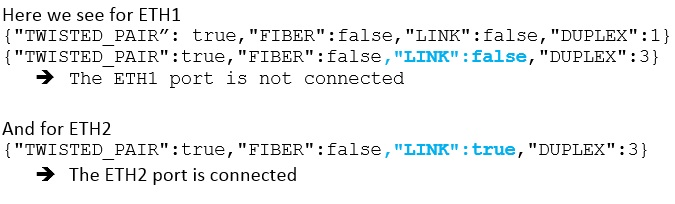

Hay 3 líneas:
Las 2 primeras líneas corresponden al puerto ETH1
La tercera línea corresponde al puerto ETH2

Image_3
