Damit eine WAGO SPS mit einem Pro-face Panel kommunizieren kann, sind in der WAGO Software "e-cockpit" und in den SPS Einstellungen des HMI Projekts Einstellungen zu ändern.
Werden diese Einstellungen nicht vorgenommen, wird u.a. die Fehlermeldung 'RAAA0037' angezeigt.

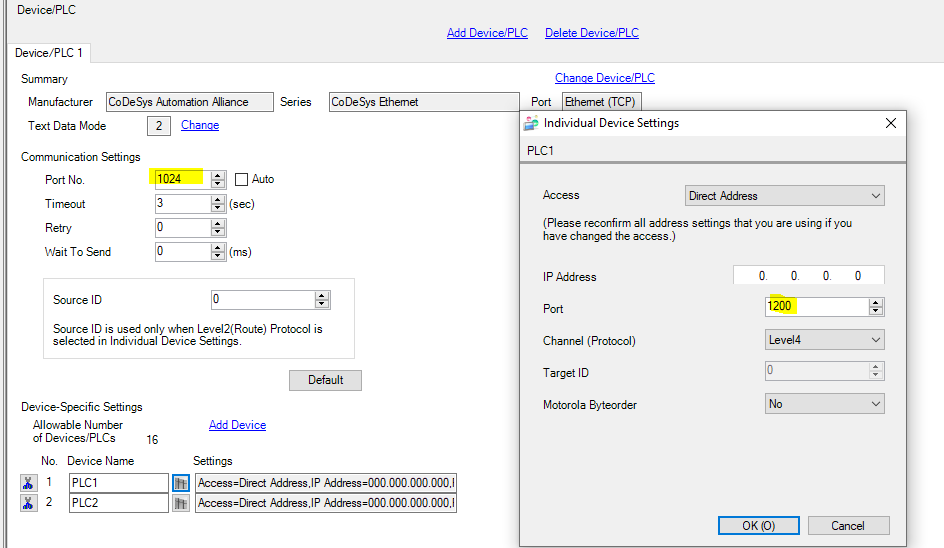

Neben den üblichen Einstellungen, wie der IP Adresse, ist im Projekt der PLC-Port '1200' auf den Port '2455' zu ändern.
Der 'communication port' des Treibers ist auf '1024' zu belassen:

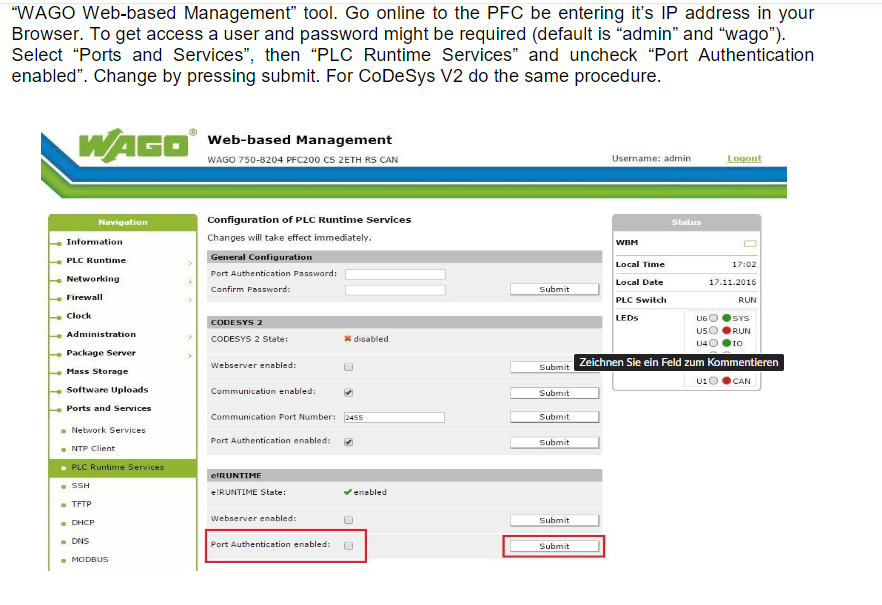

Innerhalb der WAGO Software "e-cockpit" sind die Haken in der Runtime und ggf. dem Codesys 2 Menü bei "Port identification enabled" herauszunehmen und mit "submit" zu bestätigen:
Werden diese Einstellungen nicht vorgenommen, wird u.a. die Fehlermeldung 'RAAA0037' angezeigt.
Neben den üblichen Einstellungen, wie der IP Adresse, ist im Projekt der PLC-Port '1200' auf den Port '2455' zu ändern.
Der 'communication port' des Treibers ist auf '1024' zu belassen:
Innerhalb der WAGO Software "e-cockpit" sind die Haken in der Runtime und ggf. dem Codesys 2 Menü bei "Port identification enabled" herauszunehmen und mit "submit" zu bestätigen:
