Motorschutz neu gedacht – In a snap!
Verdrahtung neu gedacht.
Verdrahtung neu gedacht.
Dank Weidmüllers Snap-In Technologie erfolgt ein werkzeugloser Anschluss in nur einer Sekunde pro Leiter und beschleunigt die Verbindung um bis zu 96 Prozent. Die SNAP IN Klemmen bieten akustisches, haptisches und optisches Feedback durch ein deutliches Klickgeräusch beim korrekten Einrasten des Leiters.
Die robusten Federklemmen der neuen Generation TeSys Deca bleiben auch bei Erschütterungen sicher und erfordern kein Nachziehen!

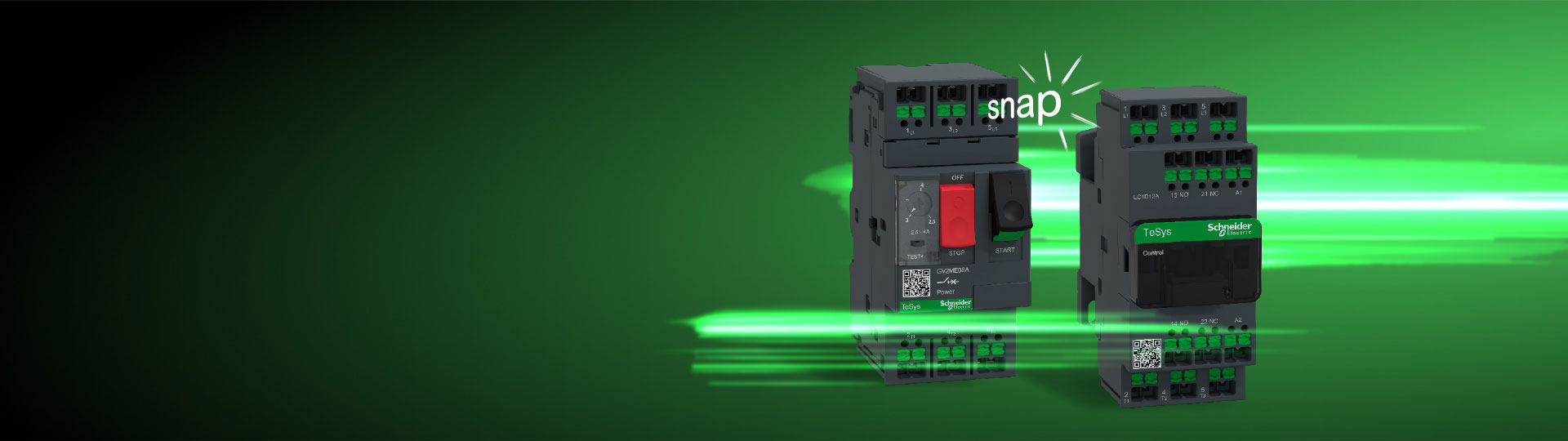

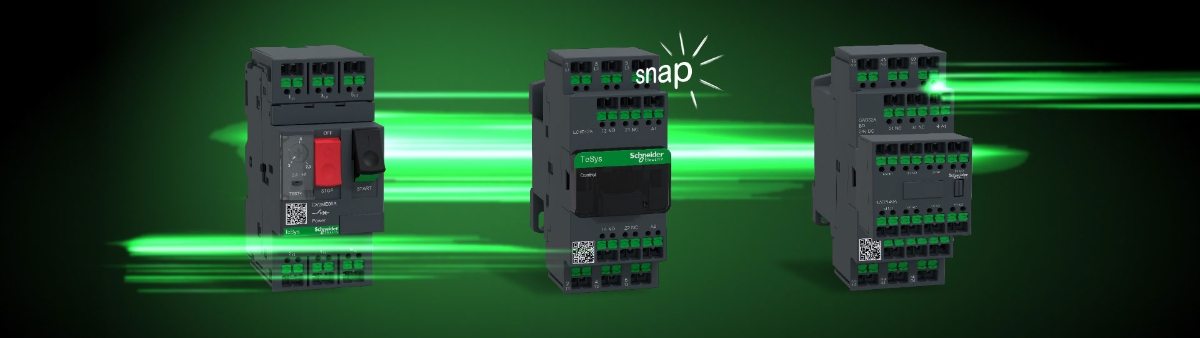

TeSys SNAP IN | Produktübersicht
Erleben Sie unsere Produkte mit der innovativen Anschlussklemme, die ohne Werkzeug auskommt und selbsterklärend ist. Der Anschluss erfolgt in nur einer Sekunde mit optischer, haptischer und akustischer Rückmeldung.

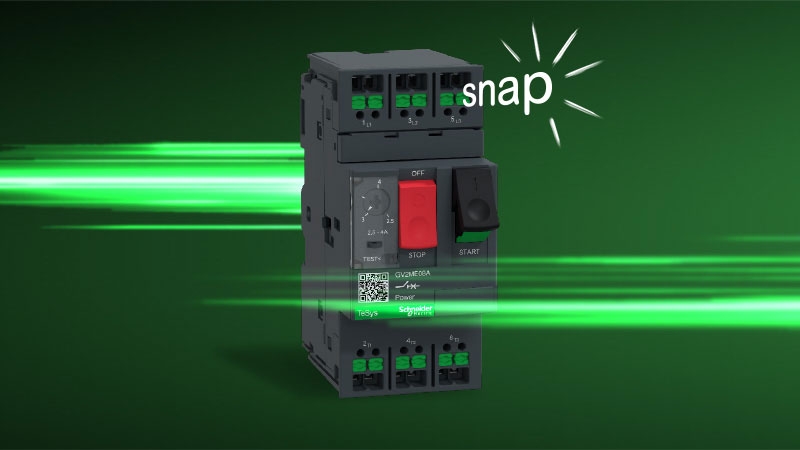

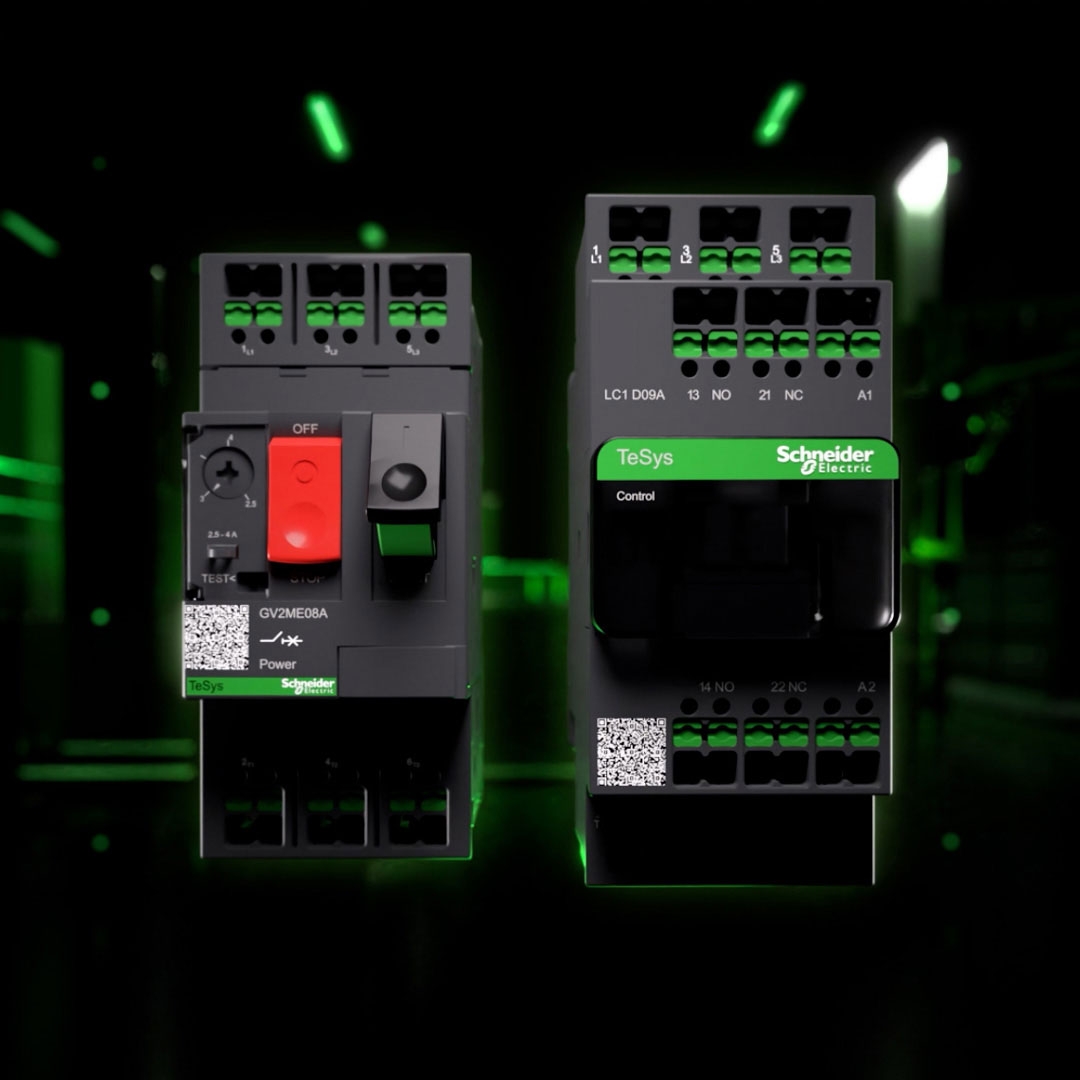

TeSys Power GV2 SNAP IN
Motorschutzschalter
Schutz vor Überlast, Kurzschluss und Phasenausfall, um Überhitzung und Schäden zu vermeiden

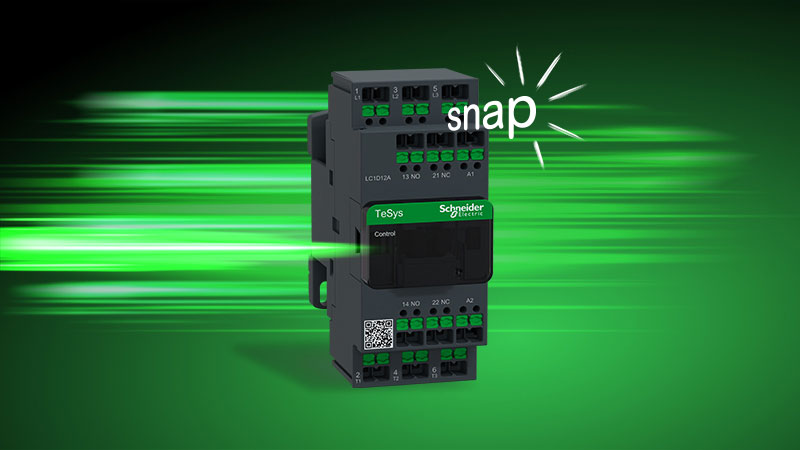

Motorschutzschalter bestellenTeSys Control D SNAP IN
Leistungsschütze
Für das Schalten und Unterbrechen von großen Strömen in der Elektroindustrie

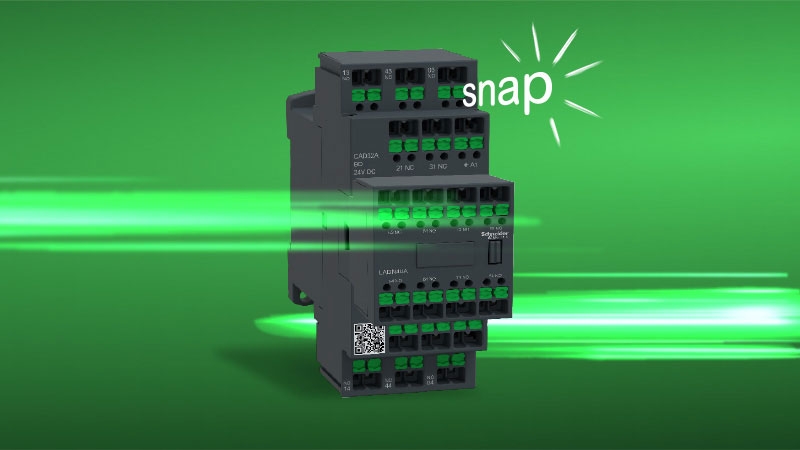

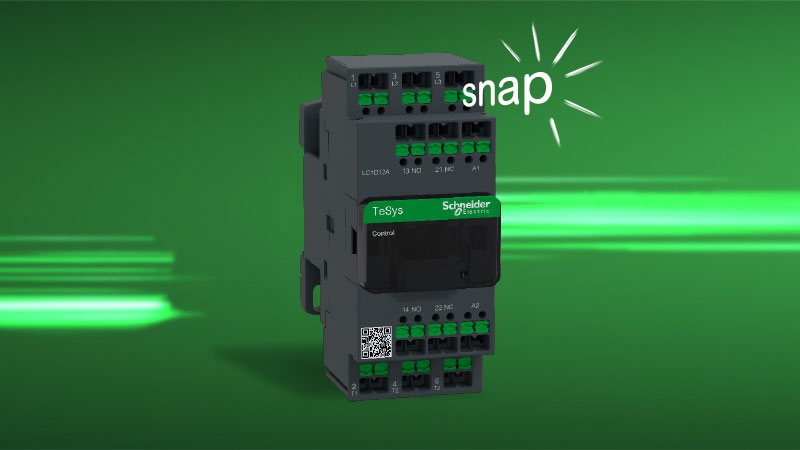

Leistungsschütze bestellenTeSys D SNAP IN
Hilfsschütze
Für die Automatisierungs- und Steuerungstechnik zum Schalten kleiner Ströme oder Steuersignale
Hilfsschütze bestellen
Der Maschinen- und Anlagenbau steht vor großen Problemen durch den Fachkräftemangel. Die vorhandenen Mitarbeiter müssen oft Aufgaben übernehmen, die heute wesentlich schneller erledigt werden könnten. Insbesondere bei der Verdrahtung von Motorschutzschaltern und Schützen gibt es erhebliches Verbesserungspotenzial. Die konventionelle Schraubtechnik ist zeitaufwändig. Federkraft- und Push-In-Klemmen bieten zwar schnellere Lösungen, sind aber für ungeübtes Personal und Roboter nur bedingt geeignet, schwieriger zu handhaben und nicht für alle Kabeltypen geeignet.
Die bahnbrechende SNAP IN Anschlusstechnologie ermöglicht eine erhebliche Zeitersparnis bei der Verdrahtung. Sie ermöglicht es sowohl ungelernten Arbeitern als auch Robotern, fehlerfreie Verbindungen herzustellen. Durch die werkzeuglose Einhandmontage, die eindeutige Rückmeldung und die Wartungsfreiheit wird der Verdrahtungsprozess stark vereinfacht. So können Anlagen schnell, effizient und sicher in Betrieb genommen werden.
Unglaublich gute Gründe für TeSys Deca SNAP IN
Verdrahten leicht gemacht – In a snap!
Die innovative SNAP IN Anschlusstechnik ermöglicht eine zeitsparende, werkzeuglose Installation, die intuitiv und kinderleicht zu bedienen ist. Das reduziert nicht nur die Montagezeit, sondern auch die Verletzungsgefahr enorm. Gerade an schwer zugänglichen Stellen erweist sich die Flexibilität des Systems als echter Joker. Zudem profitieren Sie von geringeren Kosten durch den Wegfall von Werkzeuganschaffung und Wartung. Effizient, sicher und nachhaltig – perfekt auf Ihre Bedürfnisse abgestimmt.

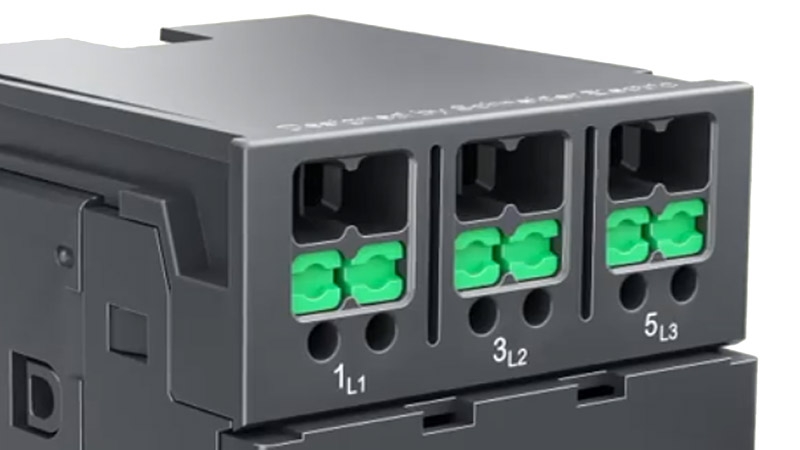

Auslieferungszustand
Das Gerät wird mit einer vorgespannten Feder ausgeliefert. Die Position des Druckknopfes zeigt den Schaltzustand der vorgespannten Klemmstelle an

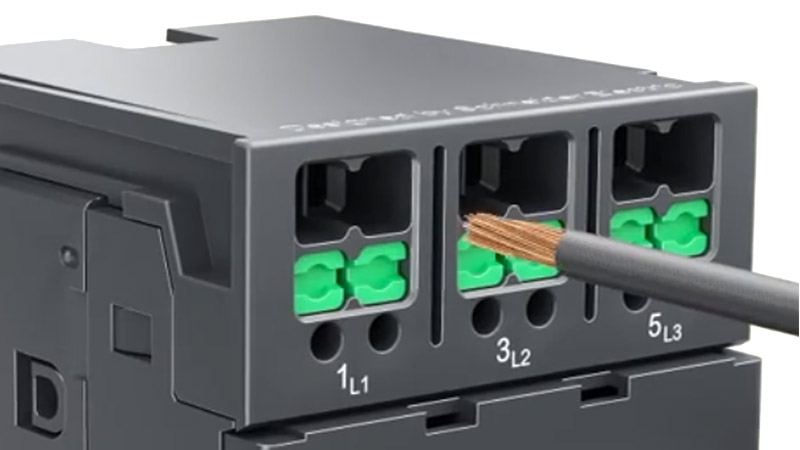

Verdrahtung
Das Einführen des abisolierten Drahtes in die Klemmstelle ist problemlos und sicher möglich, ohne dass weitere Vorbereitungen erforderlich sind

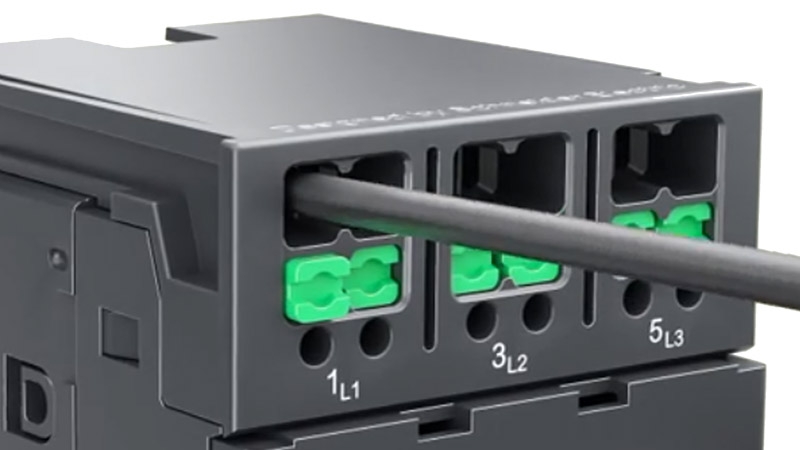

Klemmung
Beim Berühren des Massekontakts der Klemme durch den Draht löst sich die Feder der Klemmstelle und schnellt auf die Klemme. Dadurch verändert sich die Stellung des Drückers, begleitet von einem deutlichen „Klicken“.

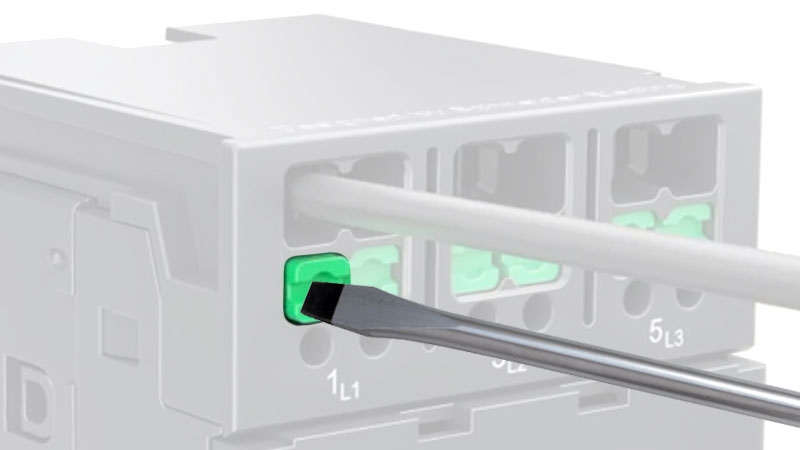

Entdrahtung
Zunächst alle Knöpfe mit einem Schraubendreher (2,5-3,5 mm) zurücksetzen. Anschließend können die Drähte mühelos und einhändig aus den Klemmstellen herausgezogen werden.
Snap-In | |||||
Push-In | — | — | — | ||
Federzug | — | — | — | ||
Schraube | — | — | — | — | — |
Endlich schneller zur Sache kommen!

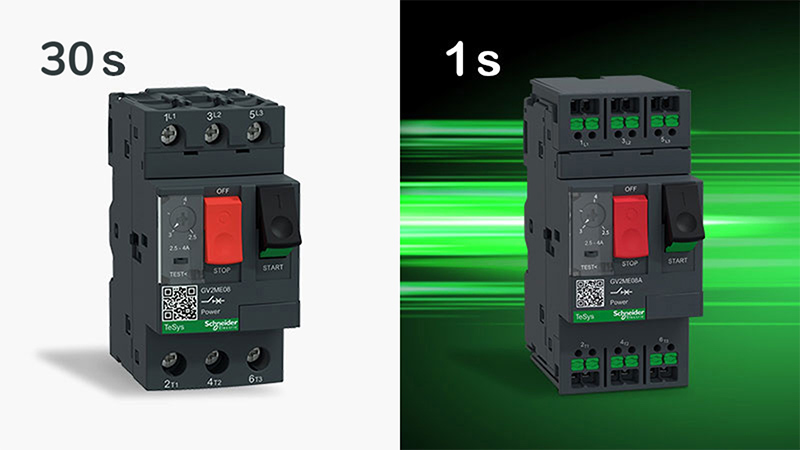

Die einfache Art der Verdrahtung ermöglicht es nicht nur Laien oder automatisierten Systemen, die Drähte mühelos an die Klemmen anzuschließen, sondern verkürzt auch die dafür benötigte Zeit erheblich. Mit der SNAP IN Technologie kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller.
AEH = Aderendhülse
Anschlusszeiten im VergleichSnap-In | 1 s | N/N — 11 s | 1 s ohne AEH — 1 s mit AEH | 2-12 s ohne AEH — 2-12 mit AEH |
Push-In | 1 s | N/N — 11 s | 6 s ohne AEH — 2 s mit AEH | 7-18 s ohne AEH — 3-14 s mit AEH |
Federzug | 1 s | N/N — 11 s | 6 s ohne AEH — 2 s mit AEH | 7-18 s ohne AEH — 3-14 s mit AEH |
Schraube | 1 s | 11 s | 18 s | 30 s |
Eine herausragende Eigenschaft der neuen SNAP IN Anschlusstechnik ist seine völlige Wartungsfreiheit. Die eingesetzten Federn üben einen derart starken Druck aus, dass sich die Kontakte selbst bei starken Erschütterungen oder Vibrationen nicht lösen. Dies macht die besonders widerstandsfähigen Klemmen ideal für Schaltschränke in anspruchsvollen Umgebungen oder an schwer zugänglichen Orten für die Elektroverteilung. Typische Einsatzbereiche umfassen den Schienenverkehr, Baugeräte oder herausfordernde Industrieumgebungen. Nutzer können sich auf eine elektrische Verbindung verlassen, die auch unter extremen Bedingungen eine fehlerhafte Verdrahtung verhindert. Dadurch werden längere Wartungsarbeiten oder gar Betriebsausfälle durch gelöste Verbindungen vermieden.

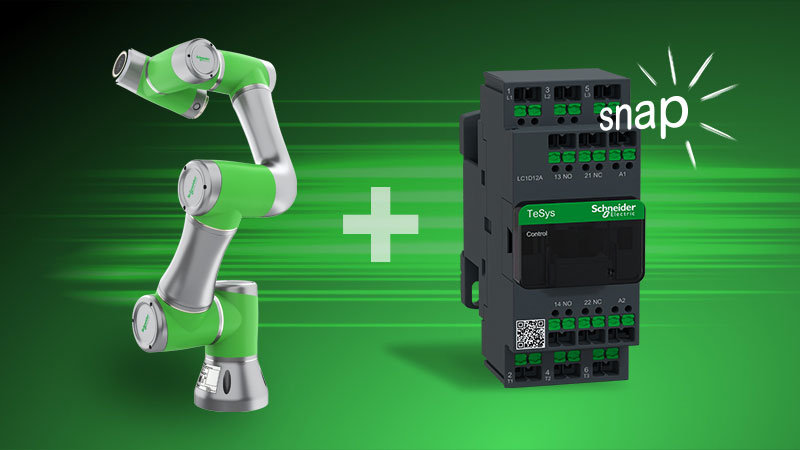

Die innovative SNAP IN Anschlussklemme ist speziell für eine automatisierte Zukunft konzipiert und somit „Ready-to-Robot“. Ein kollaborativer Roboter - wie der Lexium Cobot von Schneider Electric - kann die notwendigen Verdrahtungsaufgaben übernehmen. Dazu muss der Roboterarm lediglich den Leiter in die entsprechende Öffnung einführen. Durch eine eindeutige audio-visuelle Rückmeldung beim Einstecken kann ein Roboter mit entsprechender Sensorik sicherstellen, dass ein optimaler Kontaktschluss erreicht wird.
Sie wollen Ihre Prozesse automatisieren? Unsere Experten stehen Ihnen gerne für Ihre Projektanfrage zur Verfügung.
