Dit moet altijd afzonderlijk worden gecontroleerd voor elke referentie.
Bekijk of dit effectief mogelijk is voor de betreffende referentie, in de installatiehandleiding of gebruiksaanwijzing.
Als deze mogelijkheid niet wordt voorzien door de fabrikant, mag u geen Aardlekbeveiliging (RCD) aansluiten op een 3x230Vac-net.
Als u een vierpolige aardlekschakelaar wilt aansluiten op een 3x230Vac-net, moet u rekening houden met de interne bedrading van de testknop. En de spanning waarop deze werkt.
De testknop moet altijd onder spanning staan, anders werkt hij niet.
Om te weten hoe de testknop intern is bedraad, raadpleeg de Instructieblad of Handleiding van uw aardlekschakelaar.

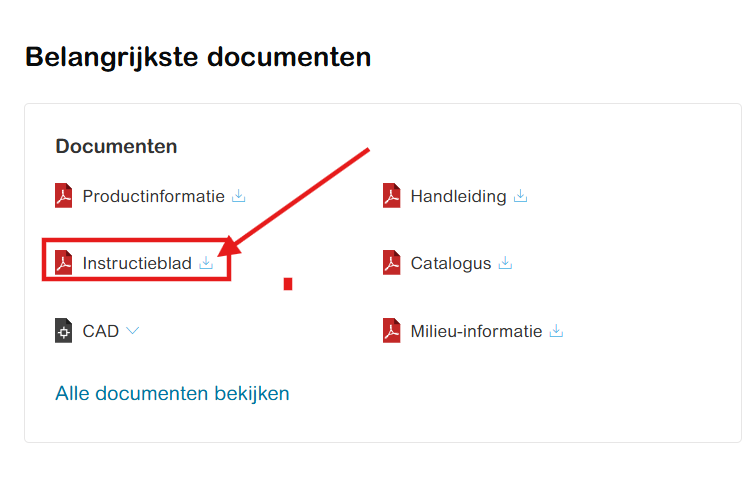

Door de referentie van de aardlekschakelaar in te voeren in de zoekmachine op onze website, komt u op de productpagina waar u het bijbehorende Instructieblad of de Handleiding kunt downloaden.
Voorbeeld:
Aardlekschakelaar met referentie R9R01440
Zie de link naar de pagina op onze Belgische website:
We zien dat de testknop is bedraad tussen klem 1 en klem N.
Indien aangesloten op een 3x230Vac-net, verbind dan de fasen L1, L2 en L3 respectievelijk met de klemmen N, 1 en 3.
Klem 5 blijft in dat geval ongebruikt.
Opmerking:
Als er niet uitdrukkelijk wordt vermeld dat de Neutraal op een andere klem moet worden aangesloten, mag u dit niet doen.
Het aansluitschema zoals aangegeven in de bijbehorende installatiehandleiding, ook wel Instructieblad genoemd, moet worden gevolgd. En niets anders.
Gepubliceerd voor: Schneider Electric Belgium
