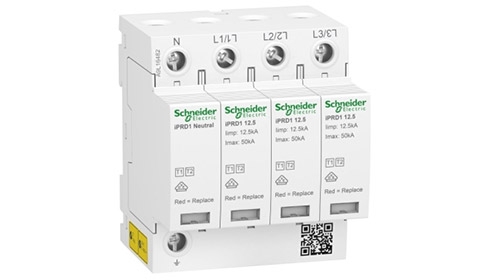

Conheça o Acti9 iPRD1

Fácil de selecionar e instalar

• Os produtos universais tipo 1+2 oferecem um amplo escopo de uso em painéis principais e de subdistribuição. • As versões compactas reduzem pela metade o espaço usado pelo dispositivo no painel. • Versões autoprotegidas com fusível reserva incorporado evitam conectores externos específicos. • Redução na quantidade e complexidade dos cabos. • Implementação mais fácil de “50 cm no máximo” como regra de comprimento para cabos de conexão.
Proteção de alto desempenho

• Nível de proteção de tensão (Up) ≤ 1,5 kV: oferece proteção eficiente para cargas sensíveis com categoria de sobretensão I (OVC I). • A corrente de descarga de impulso (Iimp) de até 35 kA assegura alta capacidade de descarga em caso de queda direta de raios. • A corrente nominal de curto-circuito (Isccr) de até 75 kA permite suportar correntes de falha de curto-circuito prospectivas elevadas.
Continuidade do serviço

• A sinalização remota de fim de vida útil proporciona tranquilidade e manutenção mais eficiente. • A coordenação já certificada de proteção reserva integrada com disjuntores a montante e seccionadores de fusíveis declarados. • A capacidade nominal de descarga (In) de até 35 kA garante melhor longevidade da proteção.

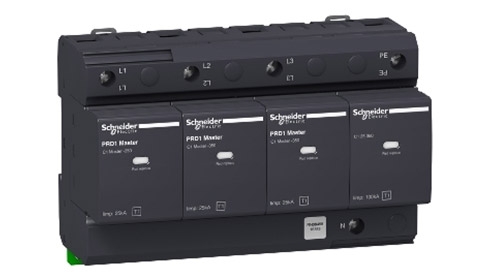

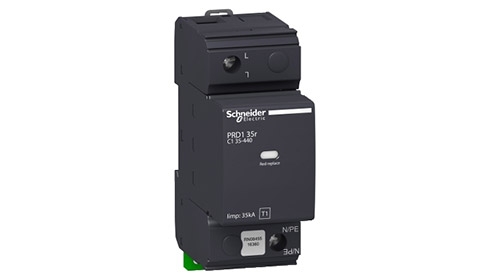

DPS tipo 1 de entrada com cartuchos conectáveis para edifícios com maior exposição a risco de surtos de tensão devido a queda direta de raios (presença de para-raios), utilizado nas principais placas do painel com trilho DIN de distribuição, compatível com todos os sistemas de neutro (TT, TN-S e TN-C) e, em particular, sistemas IT 400V. • Corrente de descarga de impulso (Iimp) = 35 kA • Corrente de descarga nominal (In) = 35 kA • Nível de proteção de tensão (superior) ≤ 2,5 kV • Corrente de curto-circuito nominal (Isccr) ≤ 50 kA • Tensão máxima de operação contínua (Uc) = 350 Vca
