Comment mettre un NSX avec télécommande en position déclenchée ?

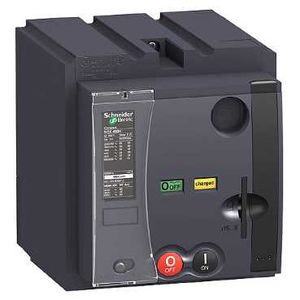

Lorsque le disjoncteur ComPacT NSX est équipé d'une télécommande (commande à moteur), le levier de manœuvre frontal est masqué ou pris en charge par le mécanisme motorisé, ce qui rend l'accès physique direct au levier ou au bouton "Push-to-trip" difficile ou impossible de l'extérieur.
Pour réaliser une opération de maintenance, un test ou un déclenchement manuel dans cette configuration, voici comment procéder :
Le passage en mode Manuel / Cadenas
-
Passer en mode Manuel (Manual Mode) : Le bloc moteur ComPacT NSX dispose d'un sélecteur ou d'un verrouillage (souvent un petit commutateur ou un levier de sélection Auto / Manual accessible sur la face avant du module moteur). Il faut commuter ce sélecteur sur la position Manuel.
-
Actionnement :
-
En mode manuel, le moteur est consigné/désaccouplé, ce qui permet de reprendre le contrôle direct de l'appareil.
-
Vous pouvez alors utiliser la manivelle de réarmement/manœuvre ou, si la configuration le permet, agir sur la commande électrique locale dédiée, ou procéder au déclenchement via la bobine électrique (MX/MN) intégrée.
-
-
Sécurité (Consignation) : Si vous devez intervenir sur l'installation ou manipuler le disjoncteur en toute sécurité sans risque de réenclenchement intempestif par l'automatisme, la position manuelle permet généralement d'insérer des cadenas pour bloquer l'appareil en position ouverte.
