¿Cuál es la desclasificación por altura de los tableros Prisma?

Fecha de publicación: 31 mayo 2020

Problema:
Desconocimiento de la desclasificación para la instalación de los tableros prisma a más de 2000 metros del nivel del mar

Línea de producto:
Prisma

Ambiente:
Hardware

Porque:
Tener en cuenta la disminución de la tensión Ui por consecuencia de la altura donde se realiza la instalación del tablero.

Resolución:

El estándar 61439-2 es válido para una altitud de hasta 2000 m. Con la altitud la atmósfera se modifica, en consecuencia, la eficiencia de enfriamiento y las propiedades dieléctricas se ven afectadas.
Cuando se instala por encima de 2000 m de altitud, Prisma P, G y Linergy BS, LGY, LGYE se deben reducir para la tensión Ui y la corriente.
  • El mayor impacto es en la tensión (Ui, Ue). Como Ui puede disminuir significativamente con la altitud, debe permanecer válido para la Ue real.
  • Acerca de la corriente, la reducción se debe aplicar según la reducción de la altitud de los dispositivos. (es decir, disyuntores NSX, NW ...). estos desgloses se dan generalmente en catálogos de dispositivos y pueden cambiar, dependiendo de los rangos de corriente de los equipos.

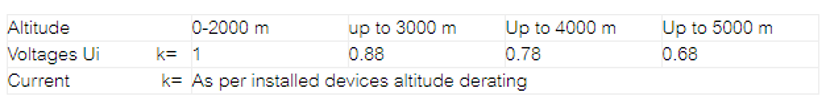

Para la gama de productos Prisma, la desclasificación son:

Más información sobre los fenómenos físicos está disponible en IEC60664 &5.1.2, y "Ley de Paschen" (características atmosféricas modificadas con la altitud)
