¿Cómo configurar el variador de frecuencia Altivar ATV320/ATV320 para dar referencia desde el potenciómetro integrado y orden de marcha por terminales?

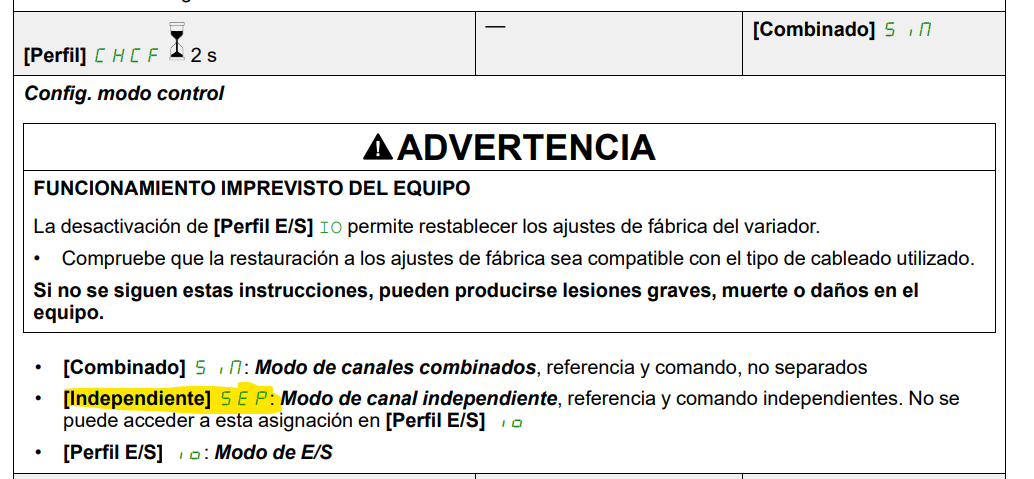

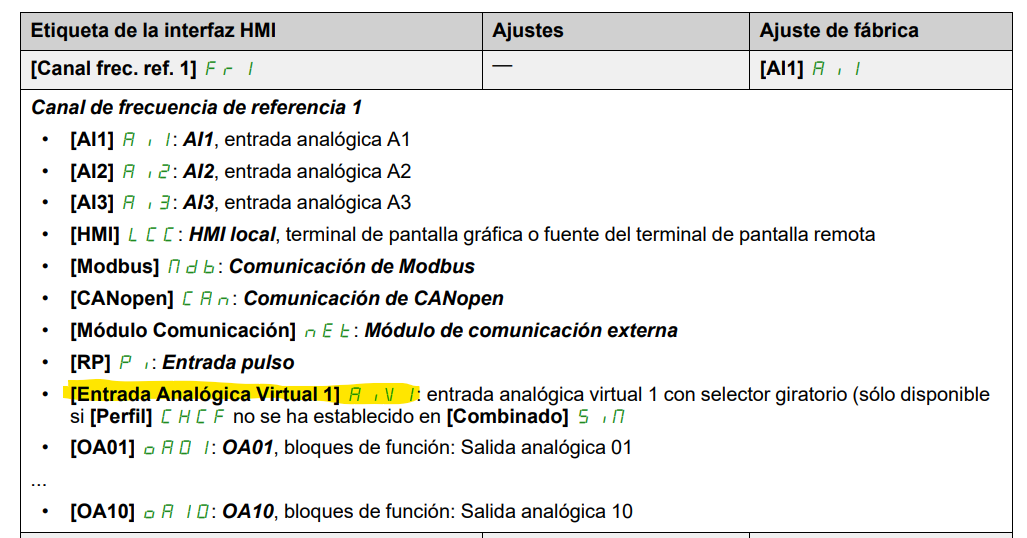

CONF>>FULL>>CTL>>CHCF=SEP (enter 2 seg), CD1=tEr (enter), FR1=AiUi (enter 2 seg),
Esc>Esc>Esc hasta que muestra Rdy
Para dar referencia hay que ir a REF>>Introducir la frecuencia de referencia en Hz.

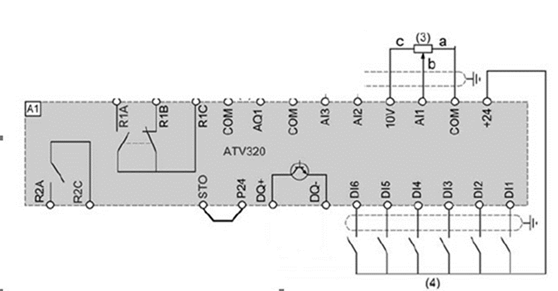

Para dar orden de marcha hay que dar +24VDC a la DI1.

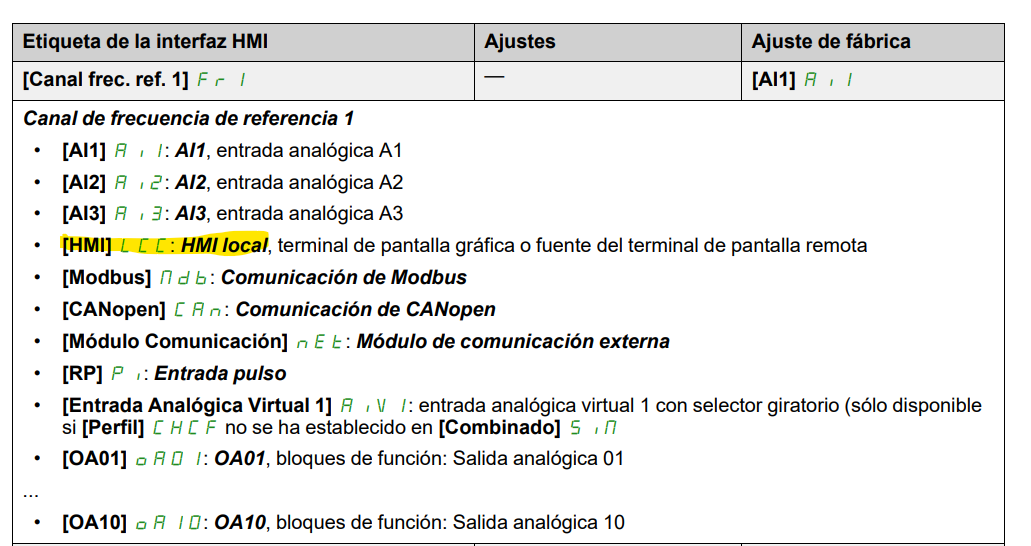

Nota: Si el control local está habilitado ([Canal frec. ref. 1] FR1 = [HMI] LCC, el selector de ajuste progresivo o las teclas de desplazamiento arriba/abajo del terminal del display remoto actúan como un potenciómetro para cambiar el valor de referencia arriba y abajo dentro del límite preestablecido por otros parámetros ([Velocidad baja] LSP o [Velocidad alta] HSP). No es necesario pulsar la tecla ENT para confirmar el cambio de la referencia.
¿Cómo configurar el variador de frecuencia Altivar ATV320/ATV320 para dar referencia desde el terminal remoto y orden de marcha por terminales?
CONF>>FULL>>CTL>>CHCF=SEP (enter 2 seg), CD1=tEr (enter), FR1=LCC (enter 2 seg),
Esc>Esc>Esc hasta que muestra Rdy
Adjunto video paso a paso que indica como realizar esta configuración en el ATV320:
