Seznamte se s PanelSeT pro náročná prostředí
Seznamte se s PanelSeT pro náročná prostředí
Zesílené skříně pro seismické požadavky, požadavky ATEX a EMC
Ať už požadujete bezkonkurenční bezpečnost při zemětřesení nebo spolehlivý provoz v jaderných zařízeních, skříně PanelSeT poskytují dokonalou ochranu pro vaše kritické elektrické systémy. Ocelové skříně PanelSeT jsou speciálně navrženy a testovány tak, aby odolaly náročným situacím, a nabízejí výjimečnou ochranu proti seismické aktivitě, jadernému nebezpečí, výbušnému prostředí klasifikovanému podle ATEX a elektromagnetickému rušení (EMC).c
Výhody
Výhody

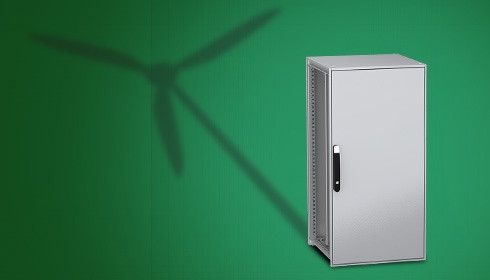

Přetváří vaši krabici s uhlíkovou stopou
- Navrženo podle nejlepších postupů ekologického designu.
- Více než 50 % recyklované oceli, obnovitelné zdroje energie a udržitelné, recyklovatelné obaly.

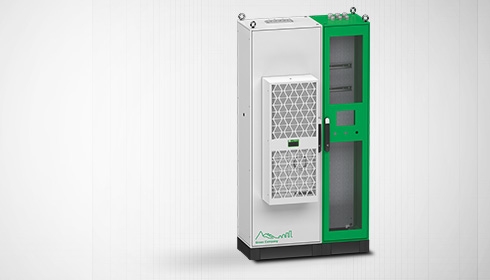

Působivé – Flexibilní krabice
- Bezkonkurenční počet možných konfigurací díky velkému výběru velikostí skříní a příslušenství.
- Skříně jsou vyráběny podle vašich požadavků díky službám přizpůsobení PanelSeT.

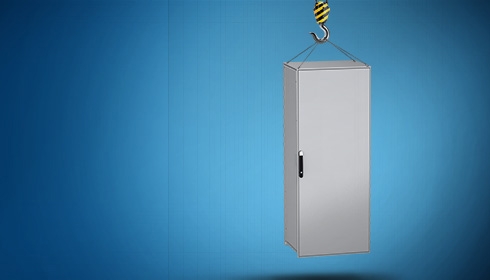

Skříňka typu Tough-As-Bolts (Pevná jako šrouby)
- Jmenovité statické zatížení 1 500 kg zajišťuje robustnost při zvedání a přepravě.
- Testováno opakovanou seismickou zkouškou bez poškození.

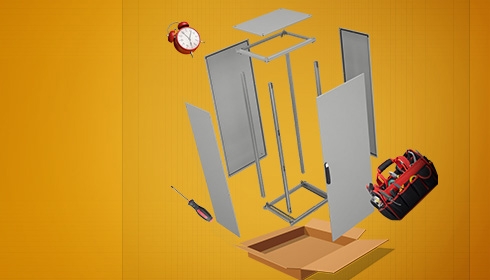

Rychlejší sestavení krabice Build-To-Build
Navrženo pro zjednodušenou montáž, která umožňuje rychlou a efektivní instalaci a zároveň poskytuje přizpůsobitelná řešení pro specifické náročné aplikace.
Vlastnosti
Vlastnosti
Naše řešení jsou určena pro nízké až střední seismické zóny a byla testována podle následujících norem:
- IEC 60068-2-57
- IEC 60068-3-3
- Bez sady výztuh nebo se sadou výztuh pro vyšší instalovanou hmotnost.
- 100mm podstavec, připevněný ke skříni pomocí 4 dalších šroubů (M12 × 35 s podložkami).
- 1 nebo 2 dveře.
- Umožňuje instalaci zařízení na montážní desku.
- Velký výběr velikostí.
- 19palcová sada pro zesílení výkonu 3G.
- 100mm podstavec, připevněný ke skříni pomocí 4 dalších šroubů (M12 × 35 s podložkami).
- Velký výběr velikostí.
Náš sortiment řešení je určen pro kritické aplikace nebo zóny s vysokým seismickým rizikem (úroveň 6G, UBC zóna 4). Podlahové skříně PanelSeT SFN 6G a 6G IT (19 palců)
- Testováno podle následující normy: IEC 60068-2-57, IEC 60068-3-3, CRT 91 C 112 01 – EDF.
- Stupeň ochrany proti vniknutí: IP55 podle IEC 60529.
- Stupeň mechanické ochrany: 1K10 podle IEC 62262.
- Typy UL50E 1, 12.
- Maximální zatížení v závislosti na rozměrech skříně: až 130 kg pro PanelSeT SFN, až 140 kg pro PanelSeT SFN 6G IT.
- Tloušťka plechu 2 mm (deska kabelové vývodky 1,5 mm).
- Zesílená montážní deska.
- Široká podpěra pro upevnění na stěnu.
- Zesílený uzamykací systém.
PanelSeT S3DEX jsou nástěnné ocelové skříně s certifikací ATEX II2 nebo II3 pro oblasti s občasným nebezpečím výbuchu, které nabízejí vysoký výkon v různých průmyslových odvětvích, jako je chemický a petrochemický průmysl, pobřežní průmysl, potravinářský průmysl, mlýny na mouku, dřevařské a hliníkové dílny, sušárny obilí a čerpací stanice.
- Splňuje normy pro ochranu před zvýšeným nebezpečím výbuchu v prostředí s obsahem plynu (G) a/nebo prachu (D).
- Rozměry: Široký výběr velikostí, stejné jako u standardních skříní PanelSeT S3D.
- Příslušenství: Většina příslušenství PanelSeT S3D je kompatibilní se skříněmi SD3EX.
- Ochrana proti prachu: stínění IP66 před prachem, vyhovuje normě IEC61241-1.
- Kvalita: Certifikované výrobky a výrobní závody zajišťují stálou kvalitu.
- Poznámka: V kombinaci s dalšími elektrickými, pneumatickými a hydraulickými součástmi s certifikací ATEX tvoří řešení, které vyžaduje certifikaci ATEX a prohlášení o shodě.
PanelSeT SFN HF pro montáž na podlahu a S3HF pro montáž na stěnu jsou určeny pro citlivé aplikace vyžadující ochranu proti elektromagnetické kompatibilitě, což jim umožňuje pracovat bez rušení a bez rušení sousedních zařízení nebo rádiových služeb elektromagnetickým rušením (E.M.I.). PanelSeT S3HF ocelové rozvaděče pro montáž na zeď:
- K dispozici je 9 modelů od 400x300x200 do 1200x800x300
- K dispozici jsou 4 modely od 1800x800x400 do 2000x800x600
- Certifikace: EN62208, LCIE, UL a CUL.
- Rozměry: 2000x800x600 a několik dalších rozměrů na požádání.
- Vodotěsnost: IP55 (IEC 60529).
- Odolnost proti vnějšímu mechanickému nárazu: IK10 (IEC 62262).
- Skříně ze speciálního plechu ALU-ZINC 150. Přítomnost hliníku na 55 % povrchu zajišťuje dobrý odraz elektromagnetických vln.
- Dodáváno s integrovaným uzemňovacím pletencem mezi tělem skříně a dveřmi.
- Kovový uzavírací bod se spojitým uzemněním.
- Dodává se s pozinkovaným hladkým podvozkem (referenční štítek s potenciálem
- Zvenku natřeno strukturovanou polyester-epoxidovou pryskyřicí, barva šedá RAL-7035.
