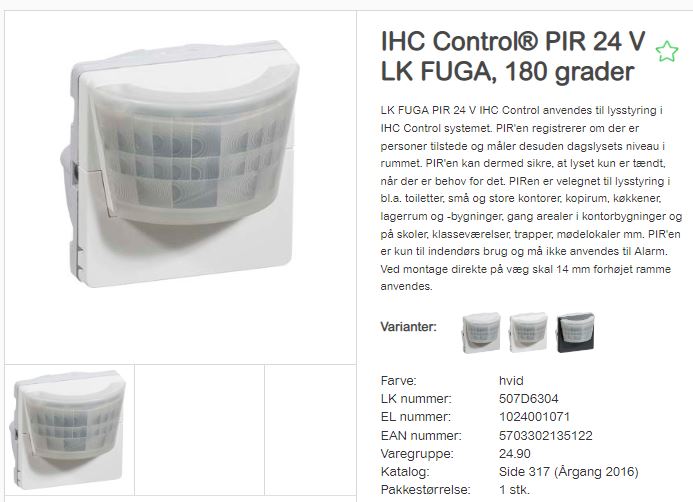

Det er muligt at udskifte sin gamle OPUS 73 PIR med vores IHC Control® PIR 24 V LK FUGA, 180 grader. Man skal være opmærksom på, at FUGA PIR anvender tre leder.
Hvis man anvender vores IHC Control® PIR 24 V LK FUGA, 180 grader:
El nr.1024001071 til udvendig brug, bør man anvende følgende komponenter:

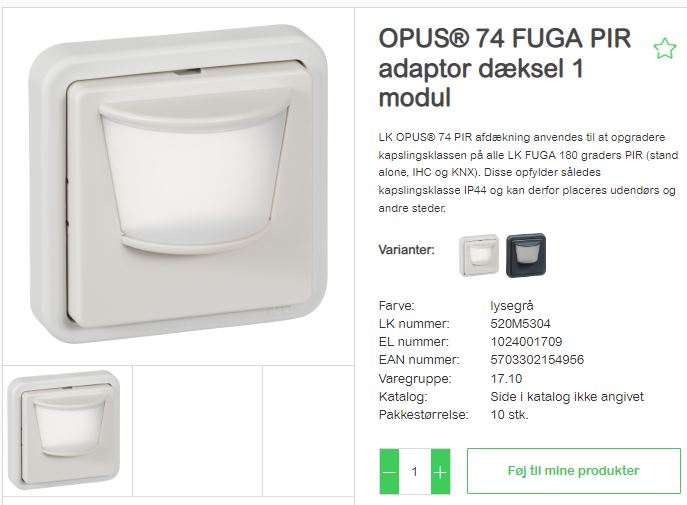

1 stk. OPUS® 74 FUGA PIR adaptor dæksel 1 modul - El nr.1024001709
1 stk. OPUS® 74 underlag 1 modul - El nr.1017050453
Tilslutning til IHC Control®:
Terminal 1: Bevægelsesudgang Denne udgang skal du altid tilslutte IHC Control. Vælg indstilling som vist under afsnittet “Indstillinger”.
Terminal 2: 24 V strømforsyning.
Terminal 3: 0 V.
Terminal 4: Skumringsudgang Denne udgang kan du forbinde til IHC Control. Udgangen er altid aktiv, når lysniveauet er under den indstillede værdi.
Hvis man anvender vores IHC Control® PIR 24 V LK FUGA, 180 grader:
El nr.1024001071 til udvendig brug, bør man anvende følgende komponenter:
1 stk. OPUS® 74 FUGA PIR adaptor dæksel 1 modul - El nr.1024001709
1 stk. OPUS® 74 underlag 1 modul - El nr.1017050453
Tilslutning til IHC Control®:
Terminal 1: Bevægelsesudgang Denne udgang skal du altid tilslutte IHC Control. Vælg indstilling som vist under afsnittet “Indstillinger”.
Terminal 2: 24 V strømforsyning.
Terminal 3: 0 V.
Terminal 4: Skumringsudgang Denne udgang kan du forbinde til IHC Control. Udgangen er altid aktiv, når lysniveauet er under den indstillede værdi.
