BACnet Interface - Contains Unresolved BACnet Reference

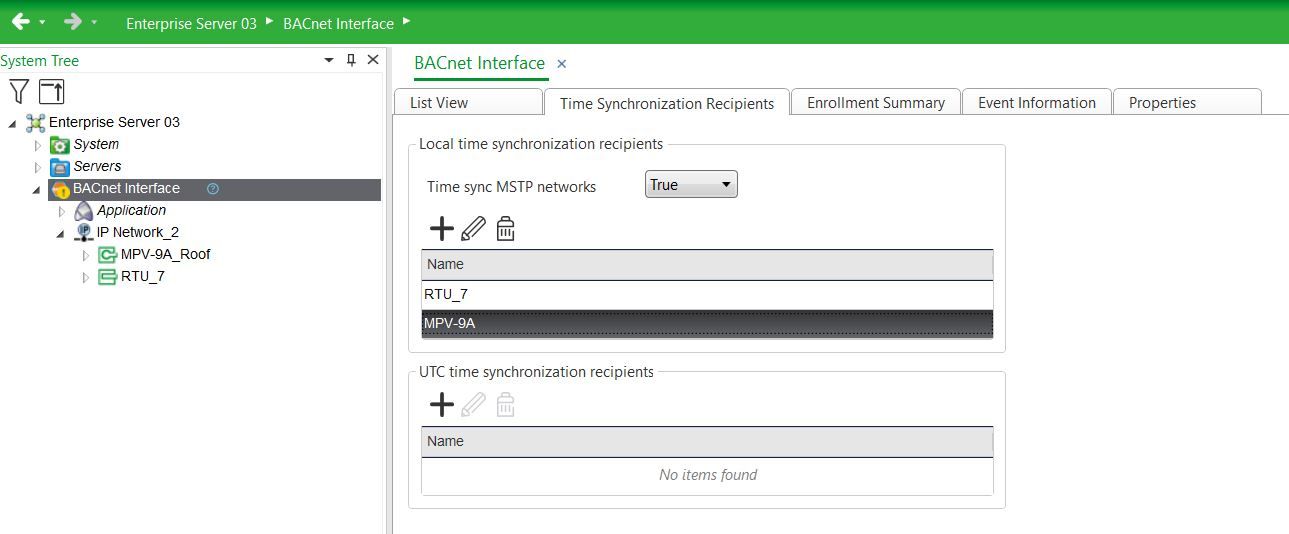

BACnet-Interface indeholder et gult udråbs ikon, og når du holder musemarkøren over for at læse værktøjstip, står der "Contains Unresolved BACnet Reference".

1. Vælg og marker BACnet Interface, og vælg derefter Time Synchronization Recipients fanebladet

2. Sammenlign listen med navne med listen til venstre under IP Network Tree. I dette eksempel kan vi se, at MPV-9A ikke er en controller i min database under IP Network_2.

3. Marker controlleren under Time Synchronization Recipients og rediger detaljerne ved at klikke på blyantikonet.

4. Inden for Time Synchronization Recipient-skærmen ønsker vi at justere denne enhed, så den matcher den FAKTISKE enhed placeret under vores IP Network_2, der hedder MP-9A_Roof.

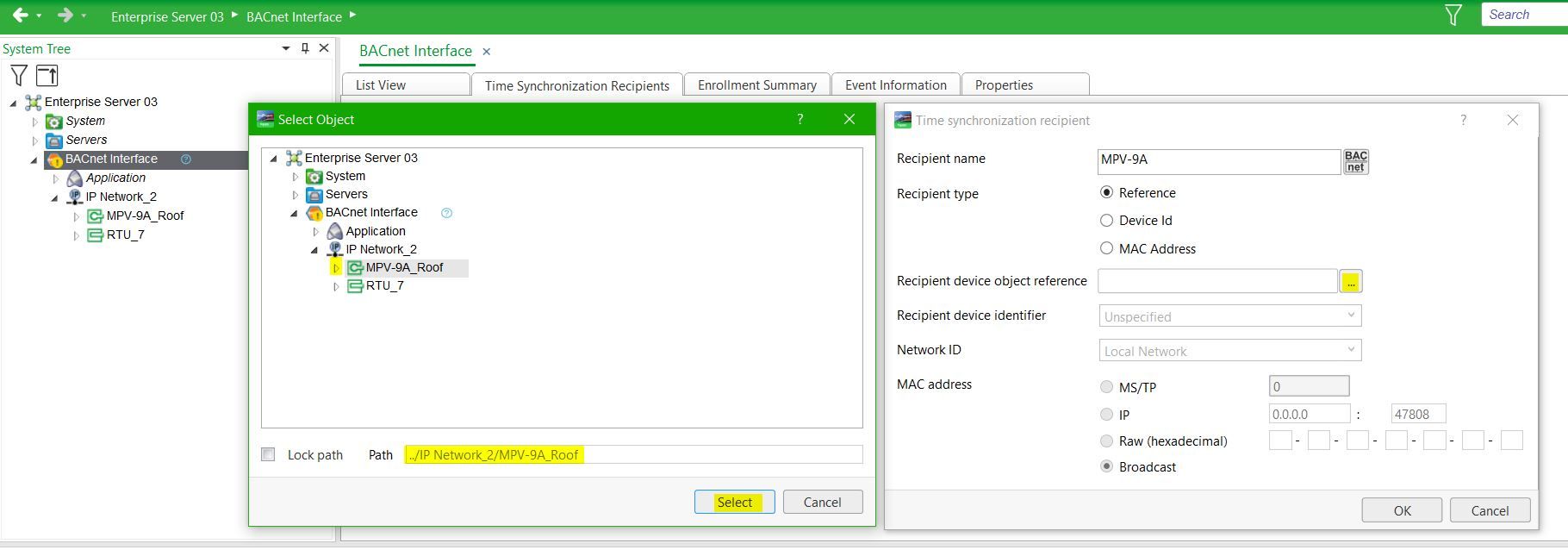

5. Klik på "tre prikker|ellipsis" for at finde den korrekte Recipient-enhedsidentifikator.

6. I dette eksempel: Vælg BACnet Interface > IP Network_2 > MPV-9A_Roof, da dette er den korrekte sti for denne enhed.

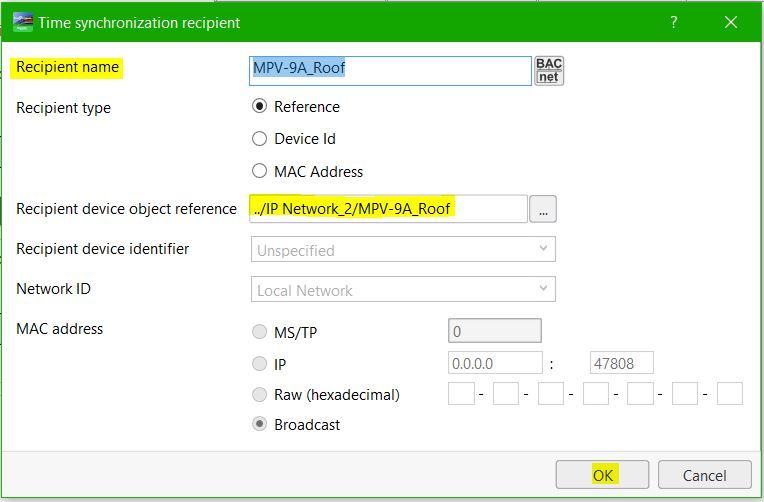

7. På dette tidspunkt har vi den korrekte sti under Recipient-enhedsobjektreferencen.

8. Juster Recipient-navnet, så det matcher det BACnet-navn, du konfigurerede for den enhed. I dette eksempel blev det sat til MPV-9A_Roof. TIP: Klik på BACnet-knappen for at udfylde feltet for recipientnavn med BACnet-navnet på den enhed, der henvises til i feltet for recipient-enhedsobjektreference.

9. Klik OK.

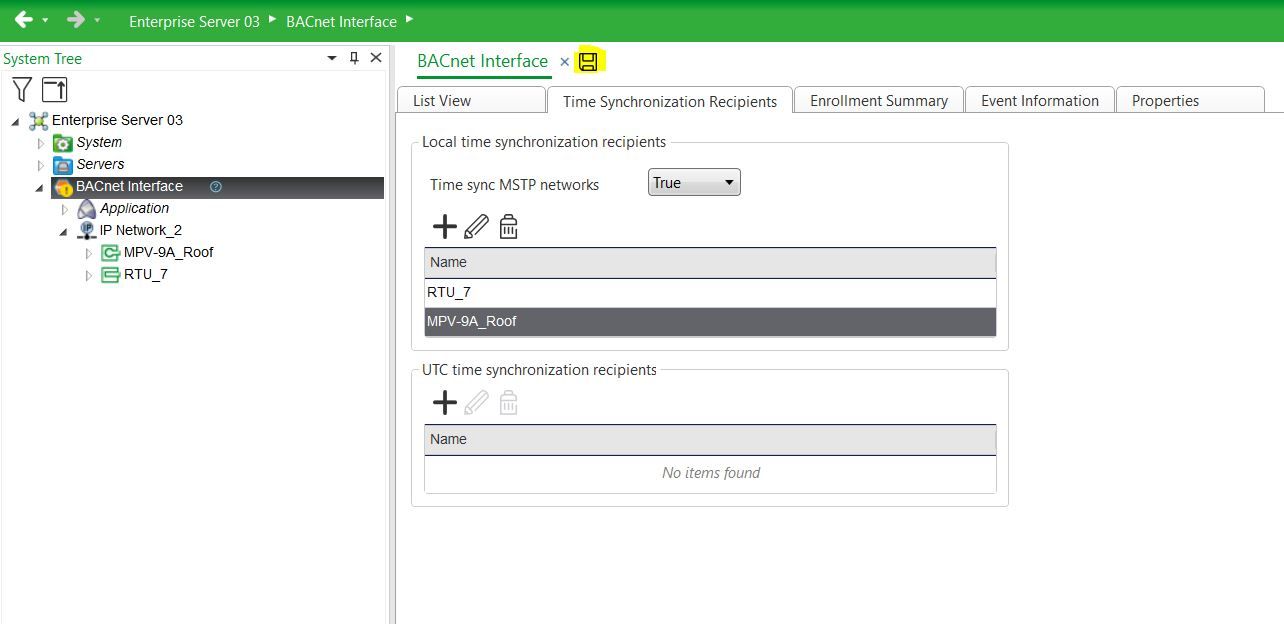

10. Hvis dette er den eneste enhed, du skal ændre, kan du klikke på GEM-ikonet. Hvis du har flere enheder, der skal justeres, gentager du processen, indtil du er færdig med alle enhederne.

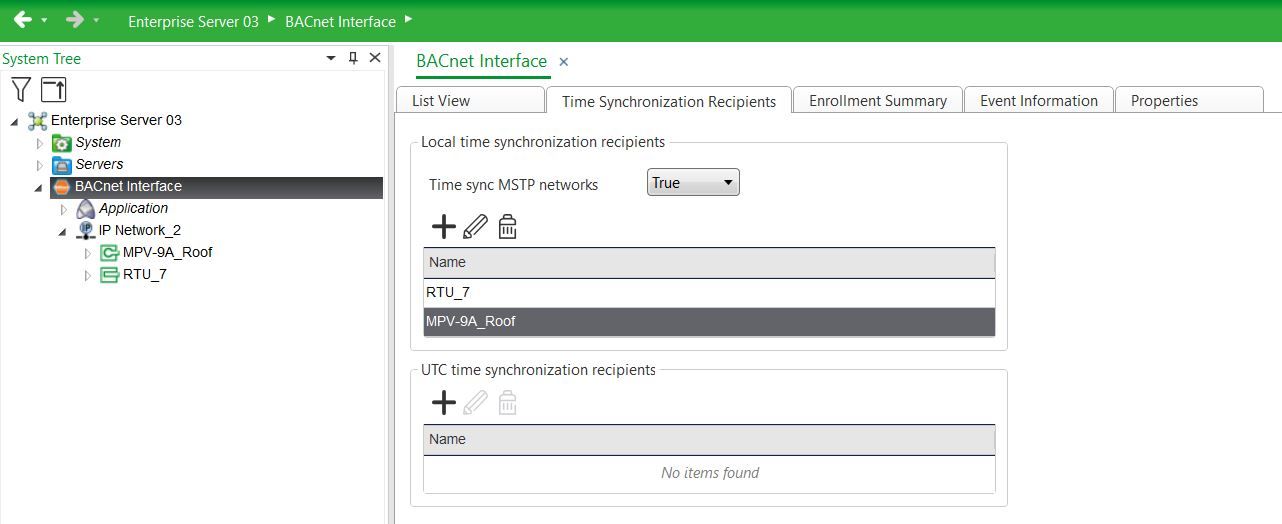

11. Du har nu løst referencefejlene mod BACnet Interface.
