RP-C - Montering af modbus i RJ45 stik
En RP-C kan håndtere modbus RTU, på en af dens 2 busser.
Man "fravælger" enten Room bus eller Sensor bus og laver den om til modbus RTU.

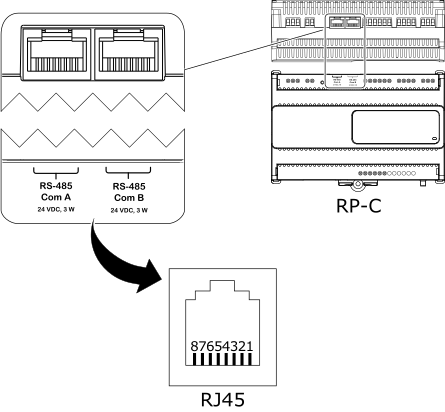

RP‑C‑controllerne har forskellige RS‑485‑porte med RJ45‑stik, afhængigt af modeltypen:
-
“-F” modellerne (f.eks. RP‑C‑12A‑F‑24V, RP‑C‑16B‑230V) har to RS‑485‑porte: RS‑485 Com A og Com B. Pinout er ens, bortset fra pin 2.
Bemærk: Nogle hardwareversioner af disse modeller har forskelle i port‑mærkning og pinout. -
“-M” modellerne (f.eks. RP‑C‑12A‑M‑24V) har én RS‑485‑port, mærket RS‑485 Com A, med samme pinout som Com A på øvrige modeller.
-
RP‑C‑16C‑F‑230V har tre RS‑485‑porte: Com A, Com B og Com C, alle med samme pinout som Com A på de andre modeller.
Tabel for Com A Port
| RJ45 Pin | Beskrivelse |
| 1 | Ikke forbundet |
| 2 | Ikke forbundet |
| 3 | RS485+ (A) |
| 4 | +24 VDC |
| 5 | Stel / Jord |
| 6 | RS485- (B) |
| 7 | +24 VDC |
| 8 | Stel / Jord |
Tabel for Com B Port
| RJ45 Pin | Beskrivelse |
| 1 | Ikke forbundet |
| 2 | TXEN |
| 3 | RS485+ (A) |
| 4 | +24 VDC |
| 5 | Stel / Jord |
| 6 | RS485- (B) |
| 7 | +24 VDC |
| 8 | Stel / Jord |
Link til Webhelp
