MP-C - Montering af modbus i RJ45 stik
En MP-C kan håndtere modbus RTU.
Antallet af RS‑485‑porte med RJ45‑interface varierer mellem modellerne, som kan deles i to grupper:
- Modeller uden “-M”: MP‑C‑15A, 18A, 18B, 24A og 36A – disse har én RS‑485‑port, mærket RS‑485 Com A.
- Modeller med “-M”: MP‑C‑24A‑M og 36A‑M – disse har ingen RS‑485‑port med RJ45‑interface.

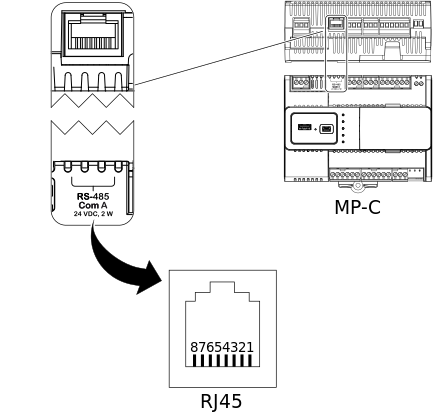

Tabel for Com A Port
| RJ45 Pin | Beskrivelse |
| 1 | Ikke forbundet |
| 2 | Ikke forbundet |
| 3 | RS485+ (A) |
| 4 | +24 VDC |
| 5 | Stel / Jord |
| 6 | RS485- (B) |
| 7 | +24 VDC |
| 8 | Stel / Jord |
Link til Webhelp
