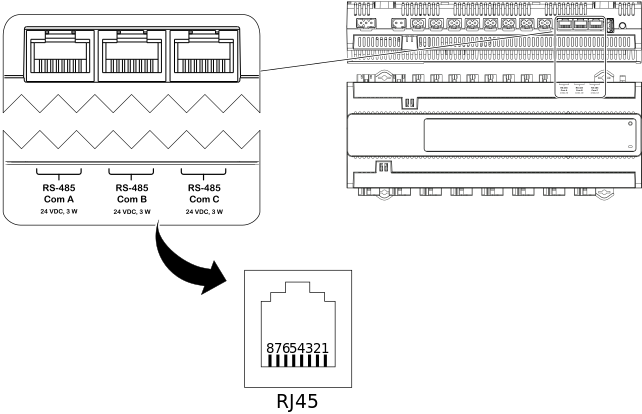

RP-C-16C-F-230V - Montering af modbus i RJ45 stik
En RP-C kan håndtere modbus RTU, på en af dens 3 busser.
Her behøver man ikke længere at fravælge enten Room bus eller Sensor bus og laver den om til modbus RTU.
Tabel for Com A Port
| RJ45 Pin | Beskrivelse |
| 1 | Ikke forbundet |
| 2 | Ikke forbundet |
| 3 | RS485+ (A) |
| 4 | +24 VDC |
| 5 | Stel / Jord |
| 6 | RS485- (B) |
| 7 | +24 VDC |
| 8 | Stel / Jord |
Tabel for Com B Port
| RJ45 Pin | Beskrivelse |
| 1 | Ikke forbundet |
| 2 | Ikke forbundet |
| 3 | RS485+ (A) |
| 4 | +24 VDC |
| 5 | Stel / Jord |
| 6 | RS485- (B) |
| 7 | +24 VDC |
| 8 | Stel / Jord |
Tabel for Com C Port
| RJ45 Pin | Beskrivelse |
| 1 | Ikke forbundet |
| 2 | Ikke forbundet |
| 3 | RS485+ (A) |
| 4 | +24 VDC |
| 5 | Stel / Jord |
| 6 | RS485- (B) |
| 7 | +24 VDC |
| 8 | Stel / Jord |
Link til Webhelp
