Ændre bacnet device id SLP

BACnet device ID er default 10.000 + adresse valgt på Dip switch (1-7)

Adressen valgt på Dip switch (1-7) er også det der kaldes BACnet MAC adresse og skal være i området 1-127

For at device ID ikke konflikter med andre enheder i et BACnet system, bør device ID-en ændres til en unik adresse

Ændring af BACnet device ID-en udføres typisk med programmet Yet Another Bacnet Explorer

Programmet skal installeres på en PC, der kan forbinde med BACnet kommunikation (UDP på port 47808) til den AS-er hvor SLP er tilsluttet.

Start Yabe.

Højreklik på Devices, vælg Add device

Under BACnet/IP over UPD vælg eller indtast IP adressen på den Ethernet port på PC-en der bruges til at kommunikere mod AS og klik Add

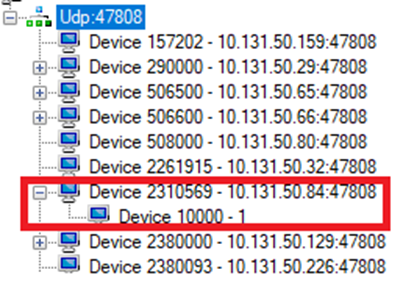

Nu vises en liste med alle synlige BACnet enheder.

Find den aktuelle SLP i listen, den er muligvis under AS-en hvor den er tilsluttet.

Marker enheden, navnet vises i Adresse Space listen, marker enheden i Adresse Space listen, nu vises Properties i vinduet til højre.

Expand Object Identifier, indtast det nye BACnet device ID og tast Enter

BACnet device ID er nu ændret til ny adresse og hvis den tidligere adresse markeres i device listen vises denne Error



For at få genindlæst Device listen, kan interfacet og markeres og tryk  F2, nu vises enheden med den nye BACnet device ID

Udgivet til: Schneider Electric Danmark
