Hvordan udføres ALC (Intellia/Essentia) EX installation

Til ALC (Intellia/Essentia) EX installation, skal man anvende følgende komponenter:

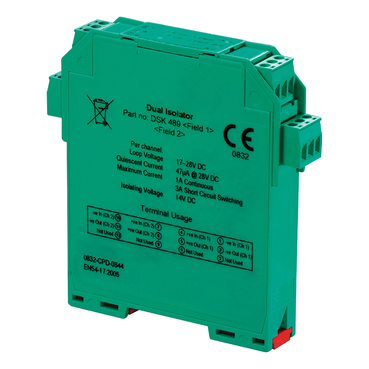

- EMI-400 (FFS06727400 / 6430030842518)
Intellia DIN dobbelt isolator med 2 kredse. Til DIN-skinnemontering. Anvendes på FX
NET, FX 3NET og FDP centraler med ALCx sløjfekort.

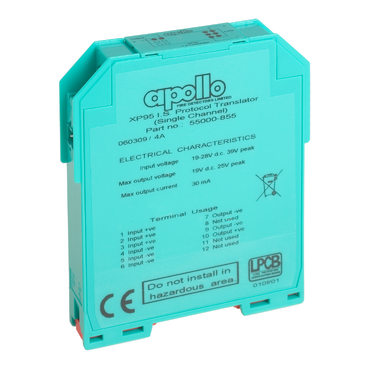

- Protokolkonverter 1 kanal (FFS06725201 / 6430030842297)
PROTOCOL TRANSL SINGLE 55000-855APO. Til Intellia EX detektorer.
ELLER

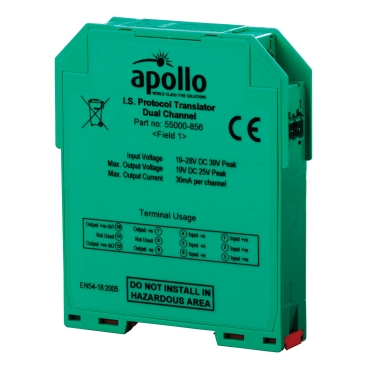

Protokolkonverter 2 kanaler (FFS06725202 / 6430030842303)
PROTOCOL TRANSL DUAL CH 55000-856APO til Intellia EX detektorer.

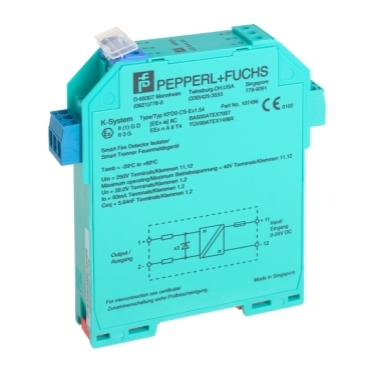

- Intellia galvanisk isolator (FFS06725203/ 6430030842310)
Galvanisk isolator til EX installation.

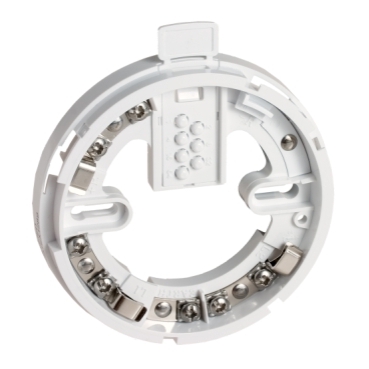

• Intellia EX sokkel (FFS06725207 / 6430030842327)
  Til detektor.
• Intellia EX detektor (FFS06725257 / 6430030842358)
  Intellia EX termodetektor 60 °C maksimal.
  Klasse: E Ex ia IIC T5 (T4 ved Ta ≤ 60 °C).

• Intellia EX optisk detektor T5 (FFS06725227 / 6430030842334)
  Intellia optisk røgdetektor opfylder klasse T4.
  Klasse: E Ex ia IIC T5 ( T4 ved Ta ≤ 60 °C).
• EX-alarmtryk (FFS06723737 / 643003084216)
  Intellia EX-alarmtryk.

  EX Installationen skal forbindes som vist herunder:
