HMIGTO5310
Statut commercial: Commercialisé
Excellente résolution d'écran
Ecran tactile d'affichage de synoptiques
LED d'état multicolore pour indiquer le mode de fonctionnement du panneau
Installation et fonctionnement simples
Adaptation facile à l'environnement
Affichage de pointe
Environmental Data
Empreinte carbone du cycle de vie total
865
Use Better
Sans gaz fluoré
Only air and vacuum used for insulation / breaking, no F-gas including SF6
Emballage avec carton recyclé
Oui
Use Again
Potentiel de recyclabilité, en %
26
Reprise
Oui
SRVEW1YHMI10
SRVEW3YHMI10
Cette interface opérateur à écran tactile (IHM) Magelis GTO IP65 est alimentée en 24V CC, il dispose d'un écran LCD TFT couleur 10,4", 640 x 480 pixels (VGA) et 96 Mo EPROM. Il possède également 1 emplacement pour carte SD, 1 hôte + 1 port USB mini-B, 1 port RS232C, 1 port RS485 et 1 port Ethernet TCP/IP. Il est idéal pour une information et une communication optimisées avec les systèmes d'automatisation de l'industrie et des infrastructures. Il peut être utilisé pour les machines compactes, les systèmes de manutention, les machines pour aliments et boissons et l'industrie pharmaceutique. L'écran affiche des messages texte, des objets graphiques et des schémas synoptiques, le contrôle et la configuration des données. Son port hôte RS485 le rend idéal pour superviser et contrôler des systèmes et des machines simples. Il est facilement programmable avec le logiciel de configuration Vijeo Designer, avec presque pas de codage nécessaire.
| Gamme de produit | Harmony GTO |
|---|---|
| Type de produit ou équipement | Écran tactiles advanced |
| Couleur d'affichage | 65536 couleurs |
| Taille de l'affichage | 10,4 pouces |
| Alimentation | Source externe |
| Type de batterie | Lithium batterie pour RAM interne, autonomie: 100 jours, temps de chargement = 5 jour(s), durée de vie de la batterie = 10 année(s) |
| Nom de processeur | ARM926EJ-S |
| Package logiciel | Vijeo Designer |
| Type de terminal | Écran tactile |
|---|---|
| Type d'afficheur | LCD TFT rétro-éclairé |
| Résolution de l'afficheur | 640 x 480 pixels VGA |
| Zone tactile | 1024 x 1024 |
| Ecran tactile | Film résistant, 1000000 cycles |
| Durée de vie du rétro éclairage | 50 000 heures blanc à 25 °C |
| Luminosité | 16 niveaux - contrôle par le terminal tactile 16 niveaux - contrôle par logiciel |
| Police de caractère | Chinois (chinois simplifié) Japonais (ANK, Kanji) Coréen ASCII Taïwanais (Chinois traditionnel) |
| [Us] tension d'alimentation | 24 V CC |
| Limites de la tension d'alimentation | 19,2…28,8 V |
| Courant à l'appel | 30 A |
| Puissance consommée maximale en W | 12 W lorsque l'alimentation n'est pas fournie à des périphériques externes 7 W avec le rétro éclairage éteint 8 W avec le rétro éclairage diminué 17 W |
| Signalisation locale | Statut DEL vert, permanent pour offline Statut DEL vert, permanent pour fonctionnement Statut DEL orange, clignotant pour démarrage du logiciel Statut DEL rouge, permanent pour alimentation électrique (Marche) Statut DEL incolore, estompé pour alimentation électrique (Arrêt) DEL COM2 jaune, permanent pour donnée en cours d'envoi DEL COM2 jaune, estompé pour pas d'échange de données DEL carte SD vert, permanent pour carte insérée DEL carte SD vert, estompé pour carte absente ou non accessible |
| Description de la mémoire | Flash EPROM, 96 Mo |
| Données sauvegardées | 512 Ko RAM interne (SRAM) |
| Equipement de stockage de données | Carte SD, <= 32 GB Carte SDHC, <= 32 GB |
| Protocoles téléchargeables | Schneider Electric Modicon Modbus Schneider Electric Modicon Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon FIPWAY Mitsubishi Melsec protocoles tiers Omron Sysmac protocoles tiers Rockwell Automation Allen-Bradley protocoles tiers Siemens Simatic protocoles tiers Schneider Electric Modicon Modbus TCP |
| Type de connexion intégrée | Liaison série COM1 SUB-D 9, interface: RS232C, taux de transmission : 2400…115200 bps Liaison série COM2 RJ45, interface: RS485, taux de transmission : 2400…115200 bps Liaison série COM2 RJ45, interface: RS485, taux de transmission : 187,5 kbps compatible avec Siemens MPI Ethernet RJ45, interface: 10BASE-T/100BASE-TX Ethernet RJ45, interface: IEEE 802.3 USB 2.0 type A USB 2.0 type mini B |
| Montage du produit | Montage encastré |
| Mode de fixation | Par 4 vis-étrier |
| Matière de la face avant | PPT |
| Matière du coffret | PPT |
| Type de refroidissement | Convection naturelle |
| Largeur | 272,5 mm |
| Hauteur | 214,5 mm |
| Profondeur | 57 mm |
| Poids Net | 2 kg |
| Normes | UL 508 CEI 61131-2 CEI 61000-6-2 |
|---|---|
| Certifications du produit | cULus CE C-Tick KCC UKCA UKEX |
| Température de l'air ambiant en fonctionnement | 0…55 °C |
| Température ambiante pour le stockage | -20…60 °C |
| Humidité relative | 10…90 % sans condensation |
| Altitude de fonctionnement | < 2000 m |
| Degré de protection IP | IP20 se conformer à CEI 60529 (panneau arrière) IP65 se conformer à CEI 60529 (panneau avant) |
| Degré de protection NEMA | NEMA 4X face avant (usage à l'intérieur) |
| Tenue aux chocs mécaniques | 147 m/s² 3 chocs dans chaque direction X, Y et Z se conformer à CEI 61131-2 |
| Tenue aux vibrations | 3,5 mm (f = 5…9 Hz) - directions X, Y, Z pour 10 cycles (approx. 100 min) - se conformer à CEI 61131-2 1 gn (f = 9…150 Hz) - directions X, Y, Z pour 10 cycles (approx. 100 min) - se conformer à CEI 61131-2 |
| Tenue aux décharges électrostatiques | 6 kV décharge par contact se conformer à CEI 61000-4-2 niveau 3 |
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 17,500 cm |
| Largeur de l'emballage 1 | 30,000 cm |
| Longueur de l'emballage 1 | 35,500 cm |
| Poids de l'emballage (Kg) | 2,625 kg |
| Type d'emballage 2 | P12 |
| Nb produits dans l'emballage 2 | 30 |
| Hauteur de l'emballage 2 | 82,000 cm |
| Largeur de l'emballage 2 | 80,000 cm |
| Longueur de l'emballage 2 | 120,000 cm |
| Poids de l'emballage 2 | 100,000 kg |
| Garantie | 18 mois |
|---|
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
Empreinte carbone du cycle de vie total
865
Profil environnemental du produit (PEP)
Use Better
Sans gaz fluoré
Only air and vacuum used for insulation / breaking, no F-gas including SF6
Emballage avec carton recyclé
Oui
Emballage sans plastique
Non
Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Numéro SCIP
3647523b-250a-4687-bcce-2d1cdcab982a
Régulation REACh
Statut sur la présence d'halogène
Le produit contient un halogène au-dessus des seuils
sans PVC
Non
Sans silicone
Non
Use Again
Potentiel de recyclabilité, en %
26
Profil de circularité
Batterie amovible
Remplaçable par utilisateur
Reprise
Oui
WEEE Label
Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Dimensions

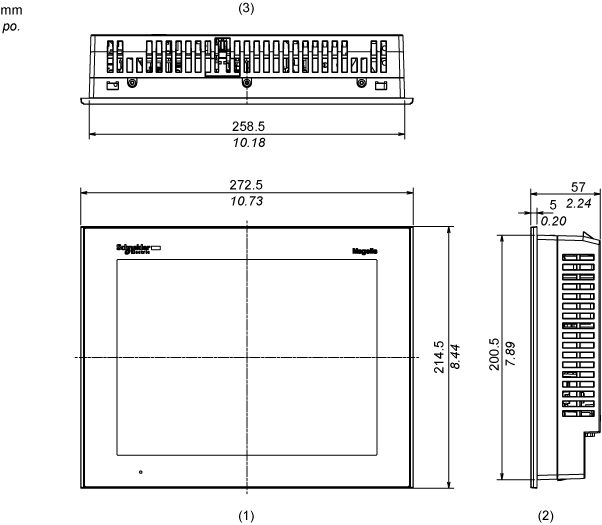

Dimensions extérieures
1
Face
2
Côté droit
3
Dessus

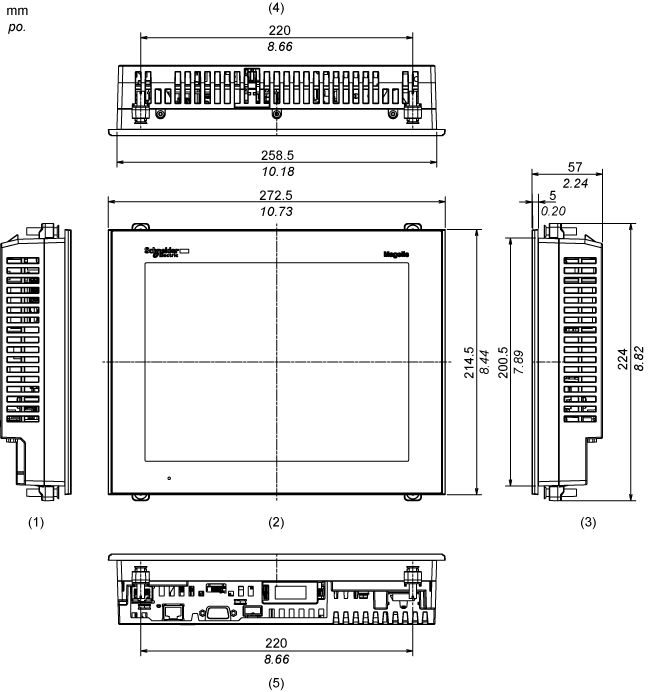

Installation à l'aide des pièces de fixation
1
Côté gauche
2
Face
3
Côté droit
4
Dessus
5
Dessous

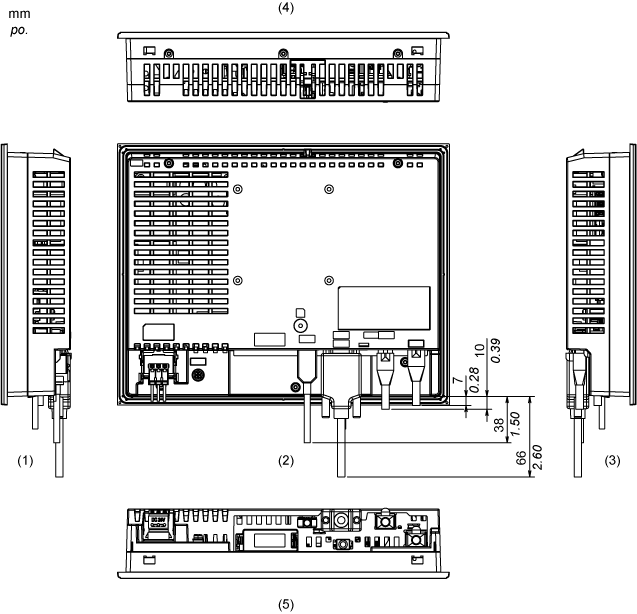

Dimensions avec câbles
1
Côté gauche
2
Arrière
3
Côté droit
4
Dessus
5
Dessous
Montage

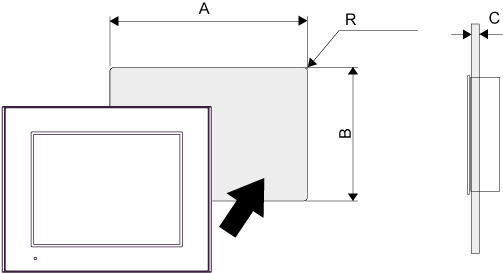

Dimensions de découpe du panneau
A | B | C | R | ||||
|---|---|---|---|---|---|---|---|
mm | pouces | mm | pouces | mm | pouces | mm | pouces |
259 (+1, -0) | 10,20 (+0,04, -0) | 201 (+1, -0) | 7,91 (+0,04, -0) | 1,6 à 5 | 0,06 à 0,2 | 3 max. | 0,12 max. |

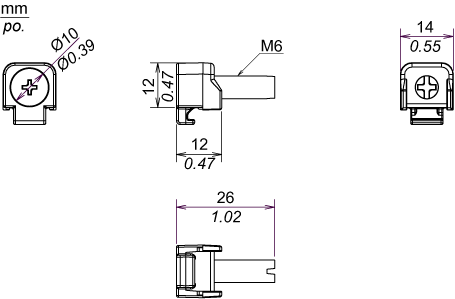

Dimensions des attaches de montage
Conditions de montage
Angle de montage
Lorsque le panneau est installé dans une position ayant une inclinaison dépassant 30°, la température ambiante ne doit pas dépasser 40 °C (104 °F). Vous pouvez utiliser un dispositif de refroidissement de l'air (ventilateur, climatiseur) pour vous assurer que la température de fonctionnement ne dépasse pas 40 °C (104 °F).

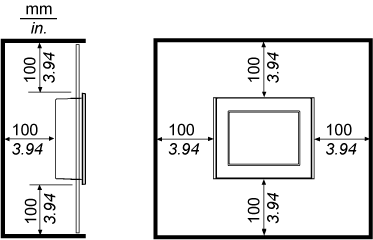

Dégagement
