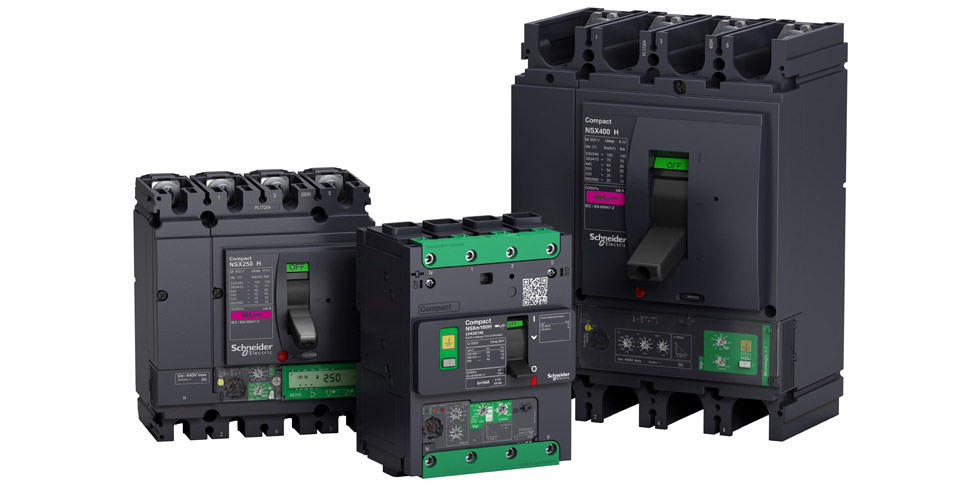

Les disjoncteurs Schneider Electric permettent d'équiper toutes les installations électriques jusqu'à 6300 A. Ces appareils assurent la protection contre les courts-circuits et/ou les surcharges. Les disjoncteurs différentiels disposent d'un dispositif supplémentaire destiné à la protection des personnes. Retrouvez ci-dessous le disjoncteur adapté à votre besoin.
Toutes les gammes de disjoncteurs électriques et d'interrupteurs-sectionneurs Schneider Electric s'accompagnent de solutions de contrôle-commande et de communication innovantes pour une exploitation optimale des installations électriques dans le respect des normes électriques.
Le rôle du disjoncteur électrique : il protège l'installation
Pour réaliser ses fonctions de protection, le disjoncteur est équipé d'un dispositif de coupure (le bloc de coupure composé de contacts de puissance) et d'un organe de déclenchement (le déclencheur). Si les blocs de coupure sont des composants essentiels de la protection, c'est le déclencheur qui détecte et commande le dispositif de protection.
Protection contre les courts-circuits
Cette protection est indispensable pour garantir la pérennité de l'installation. Le dispositif de protection d'un disjoncteur est composé d'une bobine. En cas d'augmentation importante et rapide de l'intensité (présence d'un court-circuit), le mécanisme commande l'ouverture des contacts du bloc de coupure. On parle alors de disjoncteurs magnétiques.
Protection contre les surcharges
En cas de surcharge d'un circuit électrique, l'intensité augmente de manière progressive. Celle-ci sera détectée à l'aide d'une bilame qui va alors subir un échauffement et se déformer jusqu'à provoquer l'ouverture des contacts du bloc de coupure. On parle alors de disjoncteurs thermiques.
Protection contre les courts-circuits et les surcharges
Pour des raisons de commodité, les disjoncteurs électriques peuvent également intégrer les deux protections dans un même appareil. On parle alors de disjoncteurs magnéto-thermiques.
Protection électronique
Certains disjoncteurs (forte puissance, protection avancée, etc.) peuvent disposer d'un système de déclenchement électronique. Ceux-ci assurent un contrôle précis du circuit à protéger et intègrent des fonctionnalités supplémentaires permettant un contrôle fin de la protection, des fonctions d'aide au diagnostic, de communication, etc.
Le rôle du disjoncteur électrique différentiel : il protège les personnes
En plus de son rôle de protection de l'installation, le disjoncteur électrique peut également intégrer une fonction différentielle afin d'assurer la protection des personnes. Pour cela, il limite les risques d'électrocution par la surveillance permanente des fuites de courant à la terre.
> En savoir plus sur la sécurité électrique
Ces protections existent en différentes versions en fonction du type de récepteur ou d'installation à protéger. Par exemple, un disjoncteur différentiel de type AC est destiné aux usages courants : il protège contre les déclenchements intempestifs dus aux surtensions passagères comme un coup de foudre, une manœuvre d'appareillage sur le réseau, etc.
Un type A est conçu pour détecter les courants de défaut comportant des composantes continues. Il est, par exemple, recommandé par la norme NF C15-100 (logement), pour protéger les circuits spécialisés de type lave-linge, cuisinière ou plaque de cuisson.
Un type Asi (Super immunisé) est adapté aux installations présentant d’importants risques de déclenchements intempestifs : coups de foudre rapprochés, régime IT, présence de ballasts électroniques, présence d’appareillage incorporant des filtres antiparasites du type éclairage, micro-informatique, etc. La protection Asi est également adaptée aux installations présentant des sources d’aveuglement : présence d’harmoniques ou de réjection de fréquence élevée, présence de composantes continues (diodes, ponts de diodes, alimentations à découpage, etc.).
Les protections différentielles sont également caractérisées par leur niveau de sensibilité. Par exemple, les versions 30 mA provoquent le déclenchent du disjoncteur lorsque le courant de fuite est au moins égal à 30 mA. Selon les types d'utilisation, il existe également des versions 30, 300 et 500 mA.
> En savoir plus sur la sécurité électrique
Ces protections existent en différentes versions en fonction du type de récepteur ou d'installation à protéger. Par exemple, un disjoncteur différentiel de type AC est destiné aux usages courants : il protège contre les déclenchements intempestifs dus aux surtensions passagères comme un coup de foudre, une manœuvre d'appareillage sur le réseau, etc.
Un type A est conçu pour détecter les courants de défaut comportant des composantes continues. Il est, par exemple, recommandé par la norme NF C15-100 (logement), pour protéger les circuits spécialisés de type lave-linge, cuisinière ou plaque de cuisson.
Un type Asi (Super immunisé) est adapté aux installations présentant d’importants risques de déclenchements intempestifs : coups de foudre rapprochés, régime IT, présence de ballasts électroniques, présence d’appareillage incorporant des filtres antiparasites du type éclairage, micro-informatique, etc. La protection Asi est également adaptée aux installations présentant des sources d’aveuglement : présence d’harmoniques ou de réjection de fréquence élevée, présence de composantes continues (diodes, ponts de diodes, alimentations à découpage, etc.).
Les protections différentielles sont également caractérisées par leur niveau de sensibilité. Par exemple, les versions 30 mA provoquent le déclenchent du disjoncteur lorsque le courant de fuite est au moins égal à 30 mA. Selon les types d'utilisation, il existe également des versions 30, 300 et 500 mA.
