インバータ/ ATV320 コンパクト型の端子POとPA/+が短絡バーで接続されていますが、そのまま使用してもいいですか?

POとPA/+の短絡バーは、そのまま取り付けたまま外さずにお使いください。

また、制動抵抗器を配線する際には、"PA/-"と"PB"を使って配線しますが、短絡したままで配線を追加してください。

配置例)
型式:ATV320U04M2C

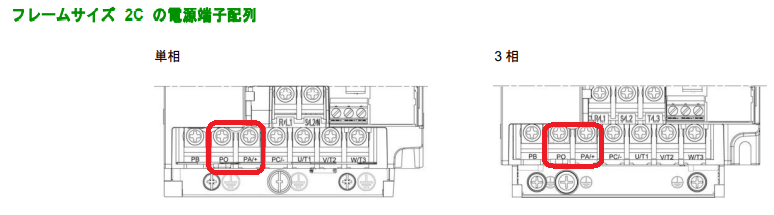

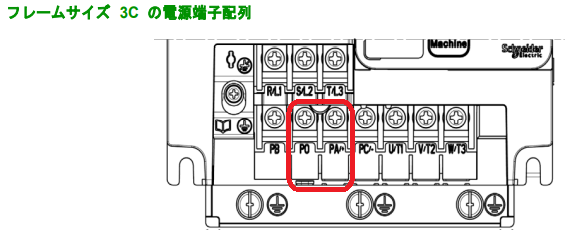

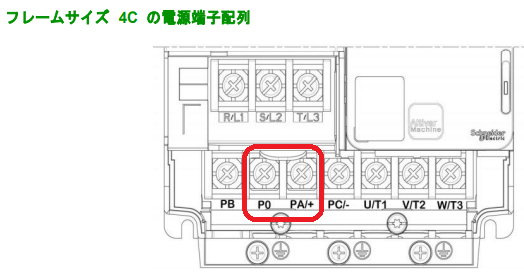

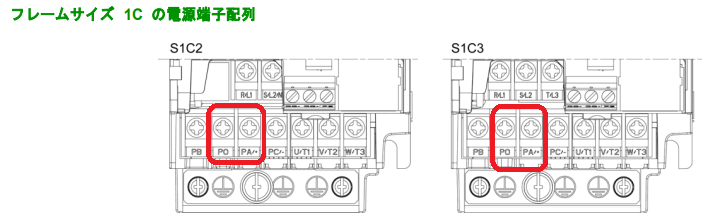

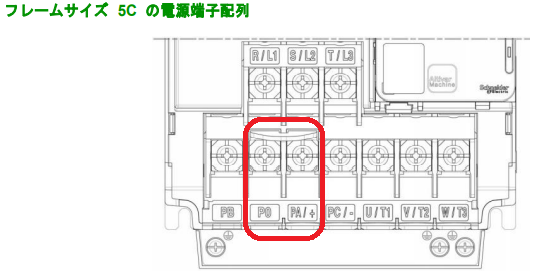

<全パターンの端子図>







補足:
・ブック型には、出荷状態で短絡している端子はありません。
・各端子の説明は以下です。
[端子の説明]iamge
