ATV212シリーズ/ デジタル端子のシンク・ソースの切替方法は？

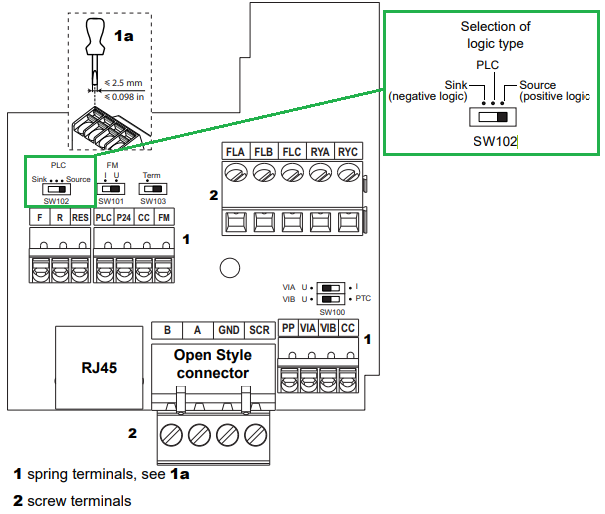

デジタル端子（F, R, RES端子）上部の基板上にある「SW102」スイッチの切り替えによりシンク・ソースの切り替えが可能です。
工場出荷時設定は「Source(positive logic)」となっております。

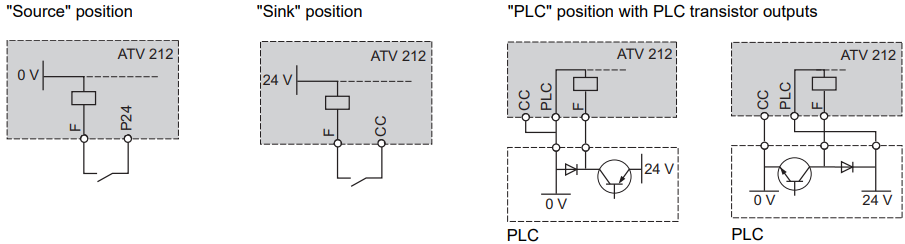

SW102スイッチ設定による配線図の違い
対象機種：ATV212シリーズ
参考資料：ATV212 Installation manual P.40, 63
公開先: Schneider Electric 日本
