インバーター/ ATV320シリーズ 異常履歴はどのように確認できますか？

エラー履歴は、インバーター本体やリモート表示端末(VW3A1006，1007)では確認できません。
リモートグラフィック表示端末(VW3A1101)またはSoMoveソフトウェアからのみ確認が可能です。

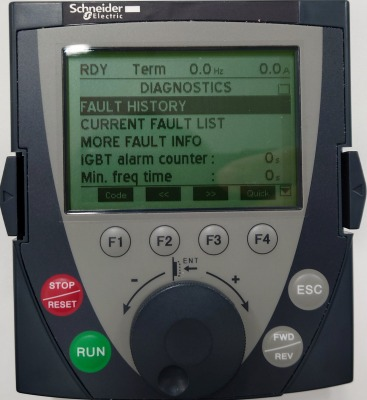

VW3A1101またはVW3A1111グラフィックキーパッドを使用して、[DRIVE MENU]から
[MONITORING]=>[DIAGNOSTICS]=>[FAULT HISTORY]の順に選択します。
最後の8つの障害がリストされ、最新の障害が一番上に表示されます。





※ リモートグラフィック表示端末上は エラーコードではなく、「External falt LI/Bit 」等の内容で表示されます。

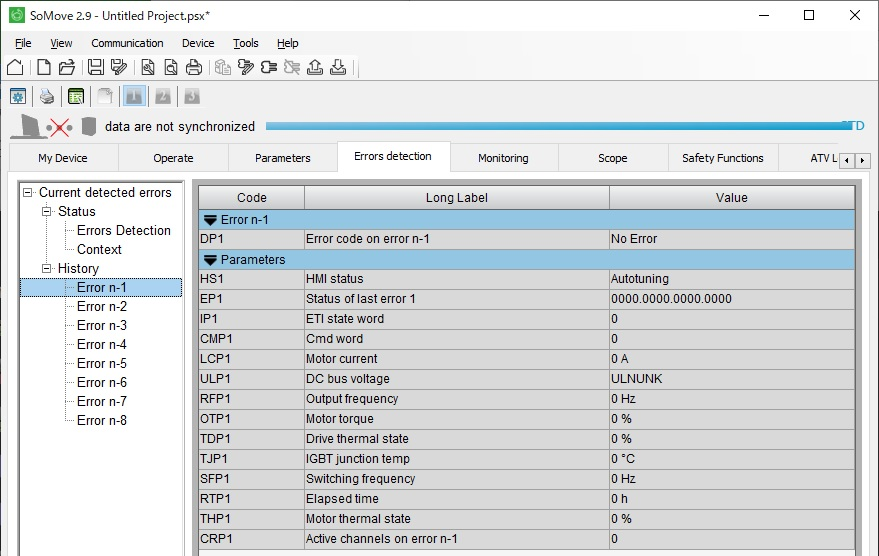

SoMoveを使用する際は[Errors detection]タブを選択します。
左側のパネルでは、履歴がエラーn-1（最新）からエラーn-8にリストされます。
詳細についてはそれぞれのErrorを選択してください。



注意事項：
・異常履歴は、電源入り切りでクリアされることはなく保持されます。
・異常履歴をクリアする機能はありません。
