インバーター/ ATV320 EMCフィルターの配線はどのようにすればいいか？(VW3A31401~9)

EMCフィルターの配線はL1～3端子に一次側の電源を接続し、
L'1～3端子とインバーター側のR/L1～T/L3の配線をしてください。
(単相電源の場合は2端子ずつの接続になります。)

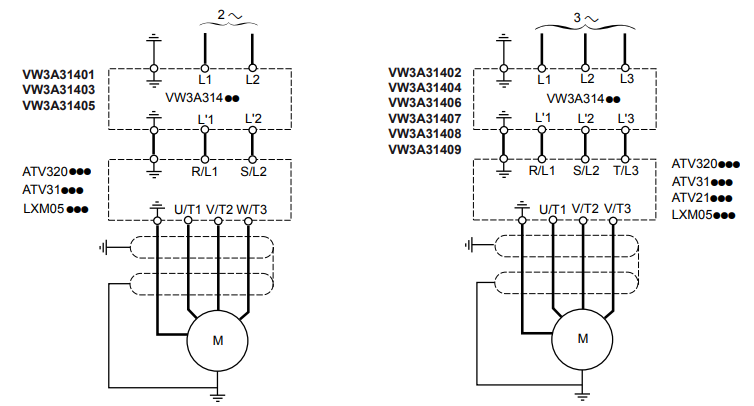

詳細は下記の絵と添付ファイルをご参照ください。

VW3A31401

公開先: Schneider Electric 日本

添付
ATV_LXM_IS_RFI_EMC_Filters_1624700_06.pdf [208.89 KB]
