ATV12シリーズ/ エラー有無を出力することができますか？
| メニュー | コード | 詳細 | 設定範囲 | 初期値 | マニュアル |
| ConF>FULL>I_O- | r1 | リレー（R1）割り当て | nO：未割当 FLt：エラー未検出 rUn：運転中 FtA：周波数閾値に到達 FLA：HSPに到達 CtA：電流閾値に到達 SrA：指定周波数に到達 tSA：モーターサーマル閾値に到達 ULA：負荷不足アラーム OLA：過負荷アラーム AP1： 4～20mA 損失アラーム | FLt | P.52 |
ATV12シリーズはリレー端子を1つ搭載しております。
パラメーターは [r1] であり、検出する内容は自由に選択できますが、初期値である「エラー未検出（FLt）」に設定することでエラー有無を出力することができます。
※r1=FLt エラー未検出 に設定されている場合のみリレー出力は以下の動作となります。
| r1=FLt | インバーター電源OFF時 | インバーター電源ON時（異常なし） | インバーター電源ON時（異常あり） |
| A接点使用時 （R1A-R1C回路） | オープン | クローズ | オープン |
| B接点使用時 （R1B-R1C回路） | クローズ | オープン | クローズ |

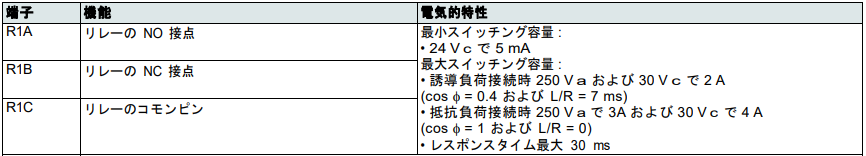

リレー端子の詳細
対象機種：ATV12シリーズ
参考資料：ATV12シリーズ ユーザーズマニュアル
公開先: Schneider Electric 日本
