グラフィック表示器、ケーブル を合わせて使用することでインバーター本体から離れた場所で使用が可能です。

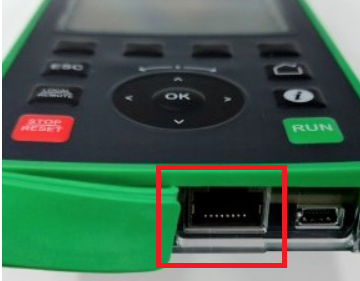

グラフィック表示器の底部にはRJ45ケーブルポートが内蔵されていますので、ゴム製のカバーを開けてポートにアクセスします。


・グラフィック表示器　型式：VW3A1111　※ATV600シリーズ、ATV900シリーズはインバーター本体に付属しています。（ATV*30***N4Zを除く）
・ケーブル　型式は長さにより異なります。
- VW3A1104R10 ：1m
- VW3A1104R30 ：3m
- VW3A1104R50 ：5m
- VW3A1104R100：10m

※ CAT5のLANストレートケーブルです。市販品でもご利用可能です

対象機種：ATV600シリーズ、ATV900シリーズ
ATV320シリーズ（ATV320：Firmware V2.9IE37#3 以上、VW3A1111：Firmware V2.0IE53 以上）

公開先: Schneider Electric 日本
