インバーター/ ATV320シリーズ 最大周波数を60Hz以上に変更するにはどうすれば?

ATV320の高速周波数HSPを変更する場合は、事前に最大周波数tFrをHSP以上の値に変更します。
次の[1]、[2]の内容を確認・変更を行い最大周波数を設定してください。
※HSPの値の初期値は50hzです。(bFrが50hzの場合)

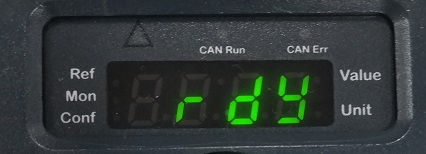

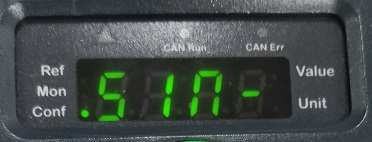

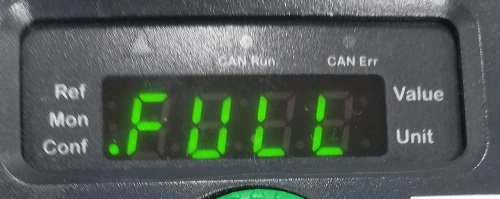

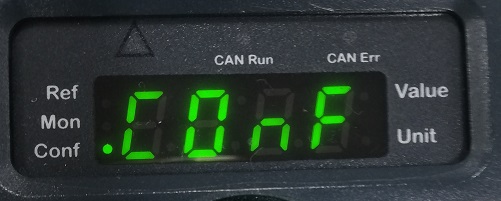

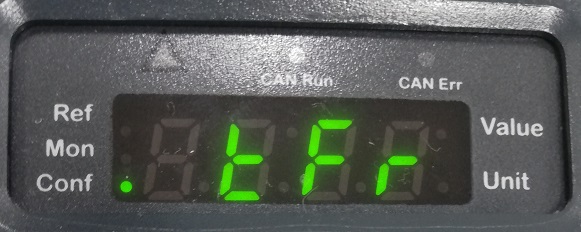

【1】rdy  → COnF → FULL → SIM- →tFr に入ります。
001

002

003

004

005

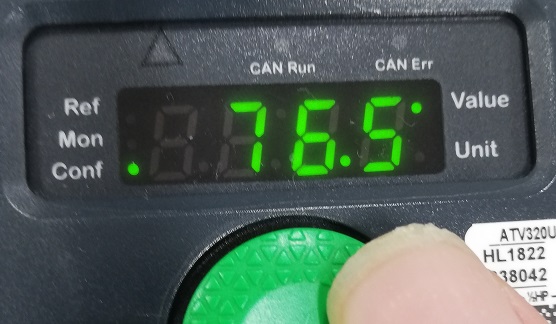

76.5

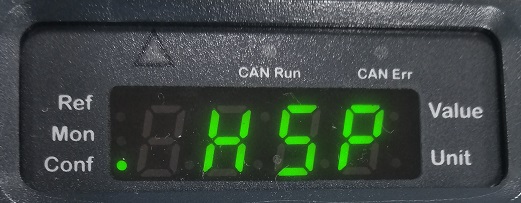

【2】COnF → FULL → SIM- →HSPに入り、HSPの値を変更してください。
※tFr [Max frequency]の内容に依存するため、必ず[1]の内容を確認したうえで設定してください。
006

※ATV320プログラミングマニュアルP.90より
007
