ATV900シリーズ/ 内蔵EMCフィルターを無効にする方法は？

本日はどのようなご用件でしょうか？

ATV900シリーズは3相400VのみEMCフィルターを内蔵しており、接地が必要な漏れ電流があります。
参考FAQ：インバーター/ EMCフィルター使用時は漏れ電流が増加しますか？

型式ごとに以下の方法にて内蔵EMCフィルターを無効にすることが可能です。（IEC 61800-3規格に準拠したEMC要件は満たさなくなります）
注意
・付属のネジのみを使用してください。
・ネジを外した状態でドライブを操作しないでください。（Size A の ATV950D15N4(E)...D22N4(E) 除く）

フレームサイズ	型式
Size 1	ATV930U07M3...U40M3、ATV930U07N4...U55N4、ATV930U07N4Z...U55N4Z
Size 2	ATV930U55M3、ATV930U75N4、ATV930D11N4、ATV930U22S6X...ATV930D15S6X、ATV930U75N4Z...D11N4Z
Size 3	ATV930U75M3、ATV930D11M3、ATV930D15N4...D22N4、ATV930D15N4Z...D22N4Z
Size 3S	ATV930D18S6、ATV930D22S6
Size 3Y	ATV930U22Y6...D30Y6
Size 4	ATV930D15M3...ATV930D22M3、ATV930D30N4...ATV930D45N4、ATV930D30N4Z...D45N4Z
Size 5	ATV930D30M3...D45M3、ATV930D55N4...D90N4、ATV930D30M3C...D45M3C、ATV930D55N4C...D90N4C、ATV930D55N4Z...D90N4Z
Size 5S	ATV930D30S6...D75S6
Size 5Y	ATV930D37Y6...D90Y6
Size 6	ATV930D55M3C、ATV930D75M3C、ATV930C11N4C...C16N4C、ATV930C11N4...C16N4
Size 7A	ATV930C22N4、ATV930C22N4C
Size 7B	ATV930C25N4C、ATV930C31N4C
Size A	ATV950U07N4(E)...U55N4(E)
	ATV950U75N4(E)...D11N4(E)
	ATV950D15N4(E)...D22N4(E)
Size B	ATV950D30N4(E)...D45N4(E)
Size C	ATV950D55N4(E)...D90N4(E)

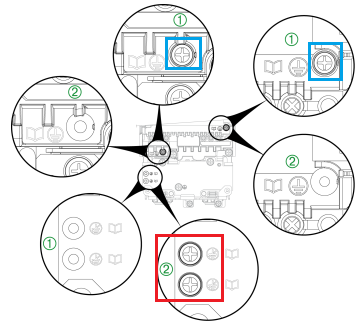

▼Size 1 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZE1

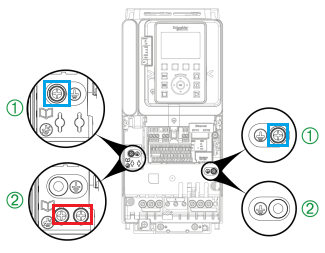

▼Size 2 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZE2

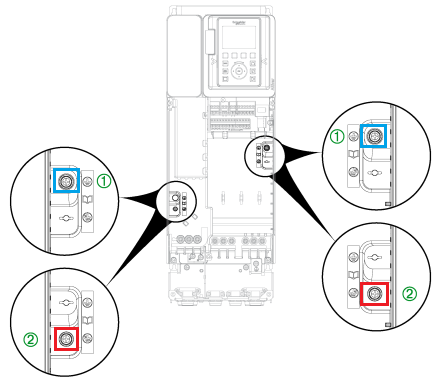

▼Size 3 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZE3

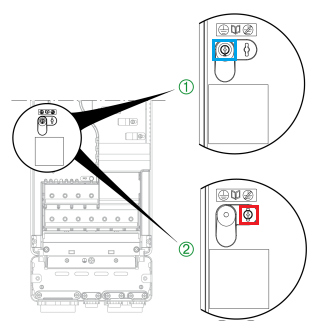

▼200VのSize 3S/3Y/4 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
200V_3S_3Y_4

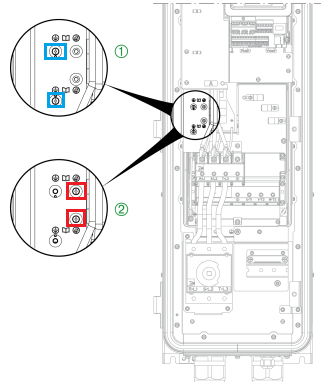

▼400VのSize 4 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
400V_3S_3Y_4

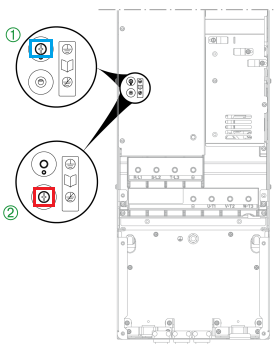

▼Size 5 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZE5

▼Size 5S/5Y/6 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZE5S_5Y_6

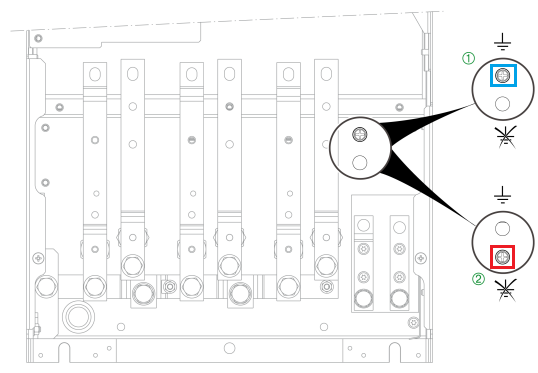

▼Size 7A 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZE7A

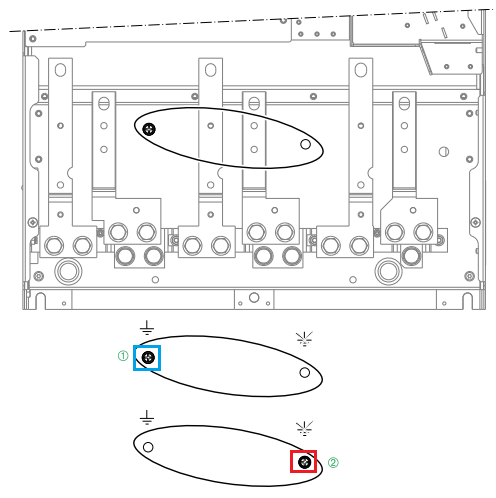

▼Size 7B 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZE7B

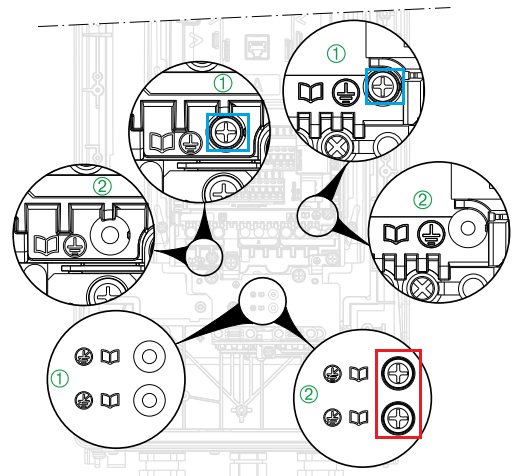

▼Size A (ATV950U07N4(E)...U55N4(E)) 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZEA_1

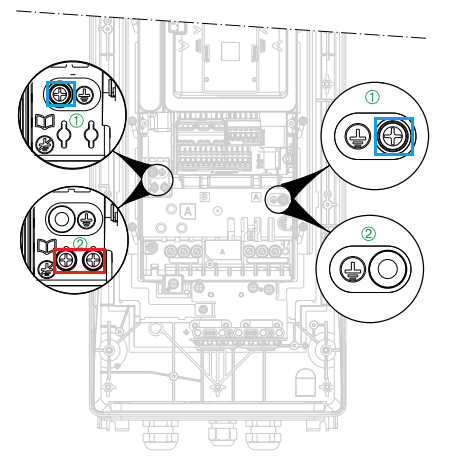

▼Size A (ATV950U75N4(E)...D11N4(E)) 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZEA_2

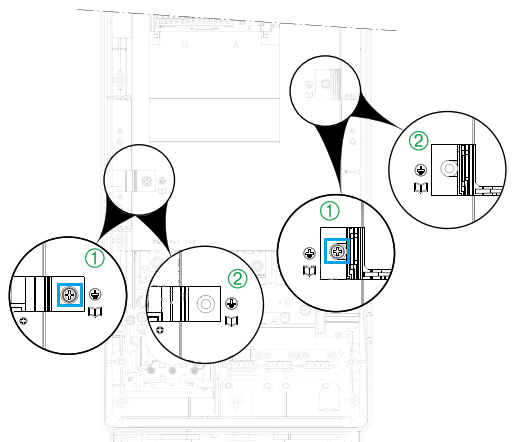

▼Size A (ATV950D15N4(E)...D22N4(E)) 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外すことで内蔵フィルターを無効にできます。
SIZEA_3

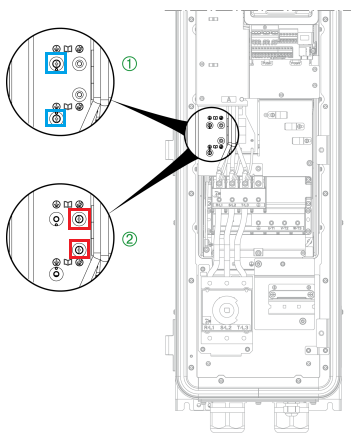

▼Size B 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZEB

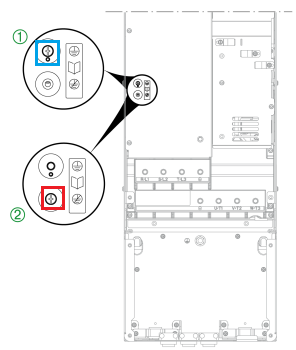

▼Size C 製品の内蔵EMCフィルターを無効にする方法
下図のように①の位置にあるネジを外し②の位置へ変更することで内蔵フィルターを無効にできます。
SIZEC

対象機種：ATV900シリーズ
参考資料：ATV930-950 Installation manual P.210～217
