Smart-UPS SRTシリーズ 電源停止の操作方法

動作中のSmart-UPS SRTシリーズの電源をオフ、出力を停止する方法についての説明です。

【対象製品】
本コンテンツの対象製品は下記の通りです。

・ Smart-UPS SRTシリーズ
100Vモデル
SRT1000XLJ, SRT1500XLJ, SRT2400XLJ
200Vモデル
SRT5KXLJ, SRT8KXLJ, SRT10KXLJ

Smart-UPS SRTシリーズでは、誤った操作で容易に電源出力停止を防ぐため、
スイッチを一定時間押す動作を保持する、もしくはメニュー操作による手順が必要な設計になっております。

電源出力を停止する際には、以下の手順で操作します。

【手順】

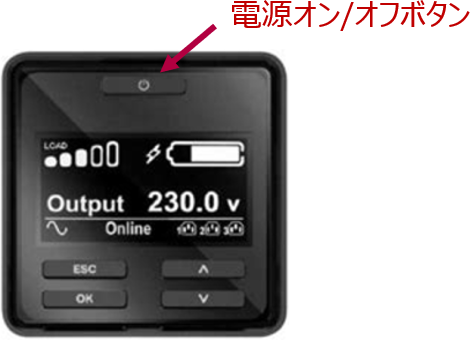

方法1 : 電源オン/オフボタンのみでの操作
方法2 : メニュー選択で出力停止 選択メニュー :

表示項目	説明
遅延後電源オフする	UPSにて設定した時間を経過後、UPSの電源が停止します 電源ボタンが赤点灯、ディスプレイに「グループ1オフ、ユーザにて」 また「出力オフ」と表示されます。 約1秒後にステータス画面へ切り替わります。
直ちに電源をオフする	UPSは即時電源を停止します。 電源ボタンが赤点灯、ディスプレイに「グループ1オフ、ユーザにて」 また「出力オフ」と表示されます。 約5秒後にステータス画面へ切り替わります。

電源オフに関する選択メニューについて、
出力を行っている運転状態にてUPS フロントパネルのESCボタンを押してください。
メインメニューを表示しUPボタン、DOWNボタンを押しコントロールメニュー選択、その後UPSを選択してください。
下記項目からメニューの選択をしてください。

停止方法選択項目 :

表示項目	説明
遅延後電源オフする	停止待機時間後、UPSの出力をオフにします
直ちに電源オフする	即時UPSの出力をオフにします
遅延後リブートする	待機時間後、UPSがリブート動作を行います
直ちにリブートする	即時UPSがリブート動作を行います
動作なし	キャンセル、停止動作をせず、メニューから抜けてステータス画面に戻ります

・遅延後電源オフする] [遅延後リブートする] の停止待機時間は工場出荷時は90秒に設定されています

UPS停止後は、電源ボタンが赤色で点灯、ディスプレイは表示されている状態です。
ディスプレイにはロードアイコン、バッテリーステータスアイコン、UPSステータス情報が表示されています。
UPSのステータスはUPボタン、DOWNボタンで各項目を確認可能です。
また、画面下部に出力オフと表示されます。

備考 :
出力の操作を予定しているものではなく、誤って出力 On/Offボタンを押してしまった場合には、
"ESC"ボタンを押すと電源停止メニューの表示が解除され、ステータス画面へ戻ります。
