Problema:

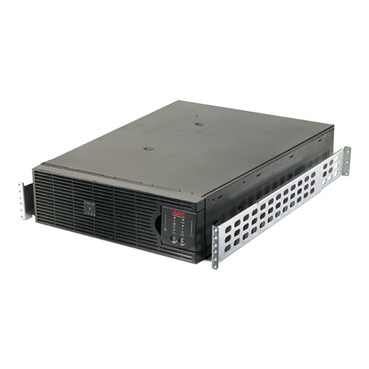

Cableado de cargas de 120 V, 208 V y 240 V desde un UPS Smart-UPS RT (208/240 V)
Línea de productos:
Smart-UPS RT
Entorno:
Hardware.
Causa:
Las unidades Smart-UPS RT diseñadas para entornos de 208 V o 240 V cuentan con salidas trifilares no balanceadas y requieren un transformador para alimentar cargas de 120 V.
Resolución:
- El Smart-UPS RT de 208 V / 240 V es una UPS monofásica con una salida no balanceada de tres cables.
- Requiere dos fases y una tierra en la entrada, y dos fases y una tierra en la salida.
- No utiliza neutro.
- Necesita un transformador reductor para alimentar cargas de 120 V y proporcionar un neutro.
La salida del UPS está desequilibrada, lo que significa que de fase a fase se medirán 208 voltios (o 240 V si está configurado así). Sin embargo, no son dos patas balanceadas de 120 voltios como se vería tradicionalmente con la energía de red de 208 V / 240 V. Las dos patas de salida están desfasadas 180 grados y, de fase a fase, medirán 208 V o 240 V. Todas estas unidades tienen una salida predeterminada de 208 V y se pueden configurar a 240 V mediante la tarjeta de administración de red o la interfaz LCD.
¡Intentar cablear una carga de 120 V sin el uso de un transformador resultará en caídas de carga y posibles daños en el equipo!
Además de una selección de transformadores reductores enchufables más pequeños (5 kVA), APC fabrica tres transformadores de cableado más grandes con capacidades de 10 kVA y 20 kVA: APTF10KT01, APTF10KW01 y APTF20KW01.
Las tres unidades crean su salida de manera similar: se genera un neutro a través de una toma central en el transformador.
Para suministrar una carga de 120 V, el transformador proporciona:
- Dos patas de 120 voltios desfasadas 180 grados
- Tierra
- Neutro
Esto crea un panel tradicional de 240 V / 120 V, donde hay dos patas de 120 V y, de fase a fase, se medirán 240 voltios.
Para suministrar una carga de 208 V, el transformador proporciona:
- Una línea caliente de 120 V
- Una línea caliente de 88 V (180 grados fuera de fase respecto a la línea de 120 V)
- Tierra
En esta configuración, se medirán 208 voltios de fase a fase.
Para obtener instrucciones detalladas, diagramas y especificaciones de cableado, consulte el manual del usuario de su transformador reductor.
Con estas dos configuraciones, puede admitir cargas de 208 V y 120 V; sin embargo, no puede emitir a un panel tradicional de 208 V / 120 V donde hay dos patas de 120 V desfasadas 120 grados. Si se requiere un panel de salida de 208 V / 120 V, debe usar una de nuestras soluciones de fase dividida.
Ofrecemos dos unidades RT de fase dividida (SURTD5000RMXLP3U y SURTD6000RMXLP3U), así como toda la línea Symmetra LX. Un UPS de fase dividida requerirá una entrada de cuatro cables y dará salida a dos patas balanceadas de 120 V, una tierra y un neutro. Las unidades RT de fase dividida requerirán el kit de cableado SURT018 para aplicaciones cableadas.
