Protocolo Simple de Administración de Redes

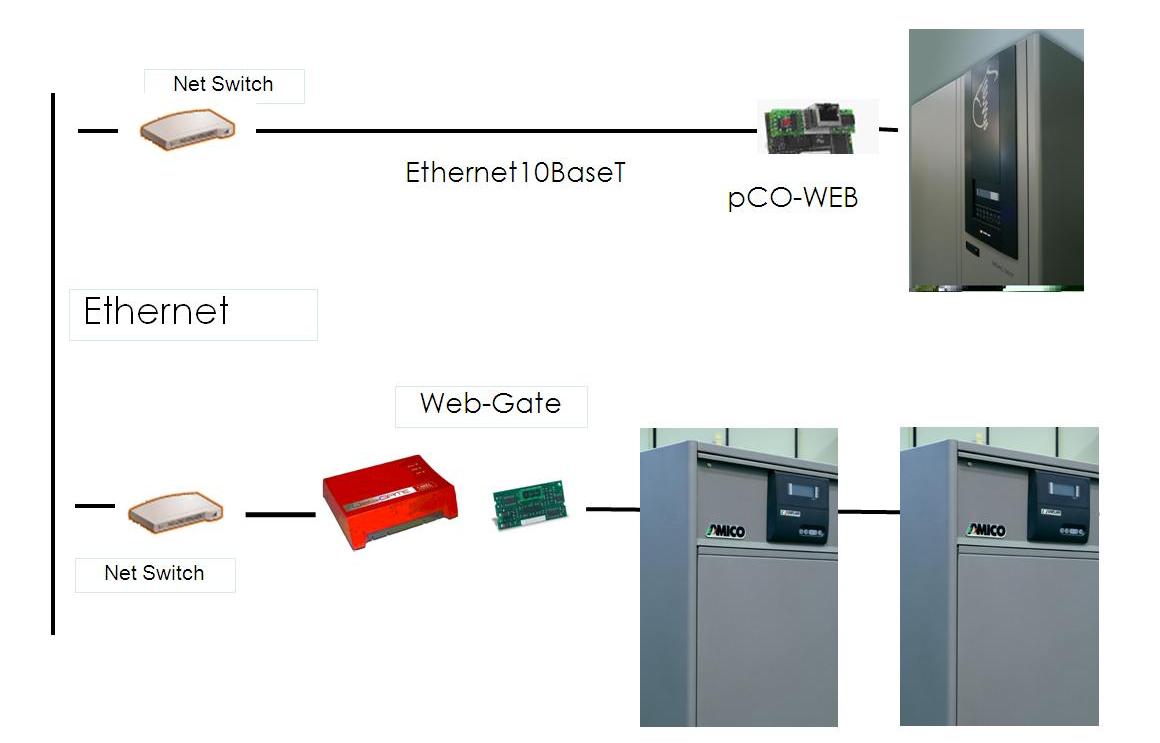

Las unidades, todas equipadas con una tarjeta RS485 auxiliar, se conectan entre sí mediante un cable serie RS485. La última unidad está conectada al resistor, la primera unidad está conectada a Webgate, que es la interfaz a la línea de la empresa ethernet, donde está el software de supervisión (administrador SNMP).

Material necesario:

· 1 webgate cada 16 unidades

· 1 tarjeta serie RS485 para cada control;

· 1 resistor (120 Ω).

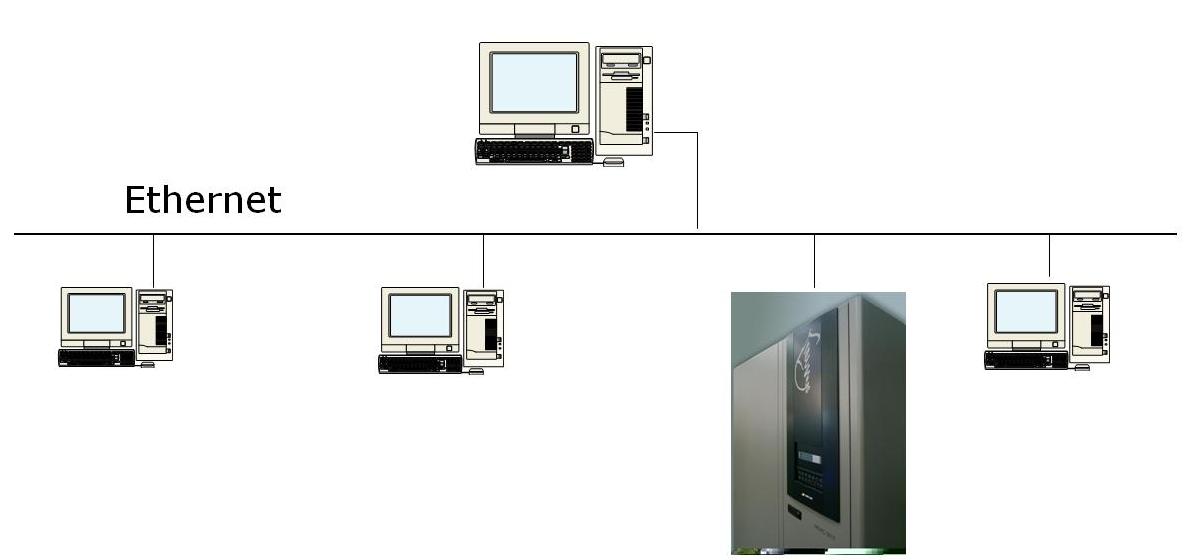

pCOWeb es un dispositivo que permite conectar las unidades directamente a la línea Ethernet. Esta tarjeta sólo puede usarse en las unidades nuevas, como Leonardo Evolution o Amico con pCO1. pCOWeb transformar la unidad en un ordenador, con su número IP.

INSTALACIÓN

Las siguientes son las operaciones:

· obtener la red RS485;

· configurar cada unidad (dirección, velocidad y protocolo);

· configure e instale Webgate; evite conectar Webgate a la red ethernet. Antes de configurar

correctamente la dirección IP;

· configurar el software de supervisión de acuerdo con la tabla MIB (lista de variables disponibles y

direcciones).
