    CCM Modelo 6 de baja tensión con ArcBlok

    Protección. Innovación. Confiabilidad.

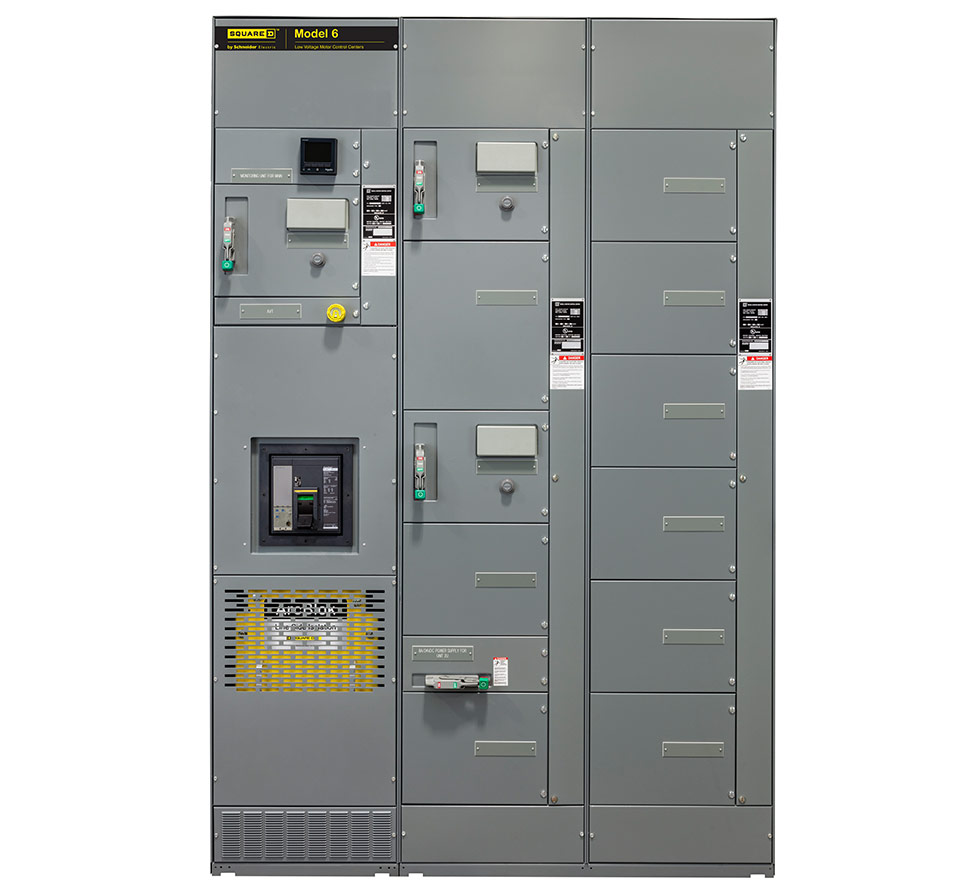

    El Centro de Control de Motores en Baja Tensión (MCC, Low Voltage Motor Control Center ) Modelo 6 de Square D de Schneider Electric™ con ArcBlok es revolucionario en protección y seguridad eléctrica. Este producto extremadamente innovador está siempre activado para ayudar a contener y extinguir la energía de arco eléctrico en los conductores entrantes.

    Para equipos nuevos y existentes

    La unidad ArcBlok se puede especificar e instalar en nuevos pedidos del centro de control de motores o modernizar como nuevas secciones principales como parte de un proyecto de modernización para agregar protección a su equipo CCM modelo 6 existente.

Arcblok: Evita el arco eléctrico mucho antes de que ocurra

Arcblok está diseñado con características que ayudan a evitar el arco eléctrico mucho antes de que ocurra. Mantiene elementos externos, tales como una mano, alguna basurita o tornillo de caer a la parte que maneja la energía. No se requiere de ningún tipo de mantenimiento especial más que la limpieza de rutina, lo mismo que con los equipos estándar.

Tiene sensores al interior que están monitoreando la termperatura constantemente y la envían a tu teléfono inteligente, para que las personas de mantenimiento aún fuera del lugar lo puedan revisar.

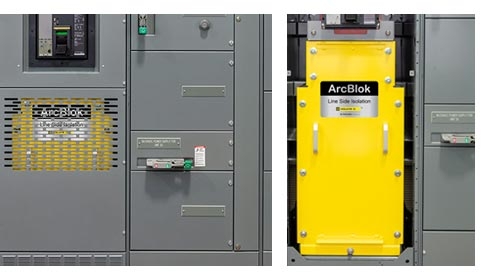

ArcBlok

Aislamiento de arco

La bóveda de cables está diseñada para aislar arcos en los conductores del lado de línea y reduce el potencial de fallas de arco.

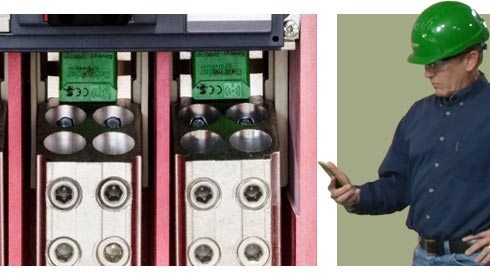

ArcBlok

Monitoreo térmico

Los sensores dentro del compartimento toman continuamente lecturas térmicas y las comunican a un dispositivo móvil.

Arcblok: ¿Cómo funciona?

Es una solución de ingeniería que aisla el lado de los conductores eléctricos y reduce la posibilidad de que exista algún contacto accidental con el lado que maneja la energía y así evitar el arco eléctrico. Pero si llegara a haber una falla de arco, reduce considerablemente la duración y se autoextingue en menos de un ciclo, por lo que el daño a otros equipos es mínimo.

Es un sistema que resiste los efectos del arco que usualmente inician en la linea de conductores, todo esto basado en ANSI/IEEE Std. C37.20.7-2017, anexo de los centros de control de motores (UL 845)

Diseño probado

Por décadas, era bien sabido que un evento de arco eléctrico de unos 100 mil amperes podría destruir un centro de control de motores. Lo que hicimos en nuestro laboratorio de ingenieros en Cedar Rapids fue demostrar que un buen diseño permite contener y minimizar un evento de arco eléctrico. Protegiendo así a las personas, equipos y tu bolsillo.


CCMtradicional vs. CCM con ArcBlok Flash Event: 100kA@480V

Prueba de falla de arco eléctrico CCM: Evento en paralelo

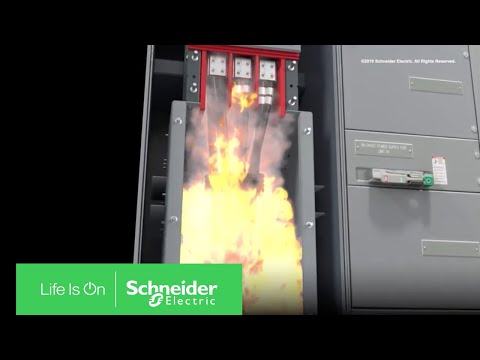

Demostración de aislamiento de falla de arco ArcBlok: Mentenlo en la bóveda

Protección con innovación

En Schneider Electric, contamos con décadas de conocimiento sobre fallo de arco eléctrico e innovación. Hemos utilizado esa experiencia para diseñar, probar y patentar la unidad de aislamiento de arco ArcBlok, todo desde cero.

Con un sistema de protección pasiva que puede ayudar a contener y extinguir un evento de arco eléctrico del lado de la línea al nivel máximo nominal del equipo, el aislamiento de arco de ArcBlok está siempre encendido y listo para hacer su trabajo.

Junto con la nueva unidad de aislamiento de arco ArcBlok, hemos diseñado una sección principal de CCM con estructura reforzada y sistema de comunicación térmica inalámbrica. Esto permite que la temperatura se lea en un dispositivo móvil cuando está fuera del límite del arco eléctrico.


Equipo de protección personal (EPP) mínimo

Lleva las lecturas de temperatura más rápidamente y sin la molestia del EPP que normalmente se requiere para la termografía por infrarrojos.


Recopilación de datos inalámbricos

Después de leer la etiqueta de comunicación near-field (NFC) del equipo, usa la aplicación Easergy™ para ver tu información.
  •

    Aislamiento de arco eléctrico Arcblok

    Que se quede en la bóveda

    Con la tencología de aislamiento Arcblok, los conductores están completamente aislados en una bóveda de cables, la cual ha sido probada bajo los requerimientos ANSI/IEEE C37.20.7-2017 para contención de arco eléctrico. No solamente es una barrera, sino que también reduce la posibilidad de que un arco ocurra y lo contiene si llegara a suceder.

    Sus características incluyen:
    • Barreras de acero
    • Mangos para levantarlo fácilmente
    • Los tornillos miran hacia afuera por lo que ess más fácil alinearlos
    • El interior tiene barreras que separan las fases
    • Los sensores térmicos envián información a tu teléfono
    • Alta tecnología para la reducción del impacto de un arco eléctrico

Conveniente conectividad inalámbrica para monitoreo térmico

Muchas aplicaciones de recopilación remota de datos requieren algún tipo de cables, ya sea atados al equipo en la parte frontal, o una red de cables dentro del gabinete y hacia un servidor. ArcBlok es autónomo, y todo lo que se necesita para recopilar datos es un dispositivo móvil con comunicación near-field (NFC) activa y la aplicación Easergy™ instalada.
Wireless Connectivity

Localiza la etiqueta NFC

Wireless Connectivity

Lee la etiqueta con un dispositivo móvil

Wireless Connectivity

Activa la aplicación Easergy

  • Tecnología de aislamiento de arco ArcBlok en CCMs

    Prueba de arco eléctrico CCMs: Evento en paralelo

    Demostración de aislamiento de arco ArcBlok: Mantenlo en la bóveda

  • Centro de control de motores (MCC) con tecnología ArcBlok
    100 kA a 208, 240 y 480 Vca, 50 kA a 600 Vca

    Modelo 6 MCCs
    que seenumeran en la norma UL845, certificada en la norma canadiense C22.2 n.º 254 y en la norma mexicana NOM-003-SCFI-2014 (NMX-J-515-ANCE)

    Pruebas en línea
    UL® presenciadas de acuerdo con ANSI/IEEE C37.20.7-2017

    Interruptores de caja moldeada PowerPact P con tecnología ArcBlok
    listados en la norma UL489 y certificados en la norma canadiense C22.2 Nº 5

    • Agua y aguas residuales
    • Gas y petróleo
    • Sector automotriz
    • Manufactura

Productos destacados

¿Dónde comprar?

Localiza tu distribuidor más cercano para comprar centros de control de motores con ArcBlok.
