ATV320連接煞車電阻：

ATV320••••C變頻器煞車電阻接線端子為P0和PB，ATV320••••B變頻器煞車電阻接線端子為PBe和PB，PA+、PC-為直流母線端子，PA+、PC-不需要接線。

注意：PO和PA之間的短接片不要拆掉。

ATV320變頻器連接煞車電阻後，需要設定以下參數來啟用煞車功能：

CONF->FULL->FUn-->rPt-->brA=nO(出廠設定為yes)，

ATV320出廠預設的停車類型stt是斜坡停車（rmp），注意停車類型不能設定為nst（自由停車），否則煞車電阻在停車時不會投入使用。

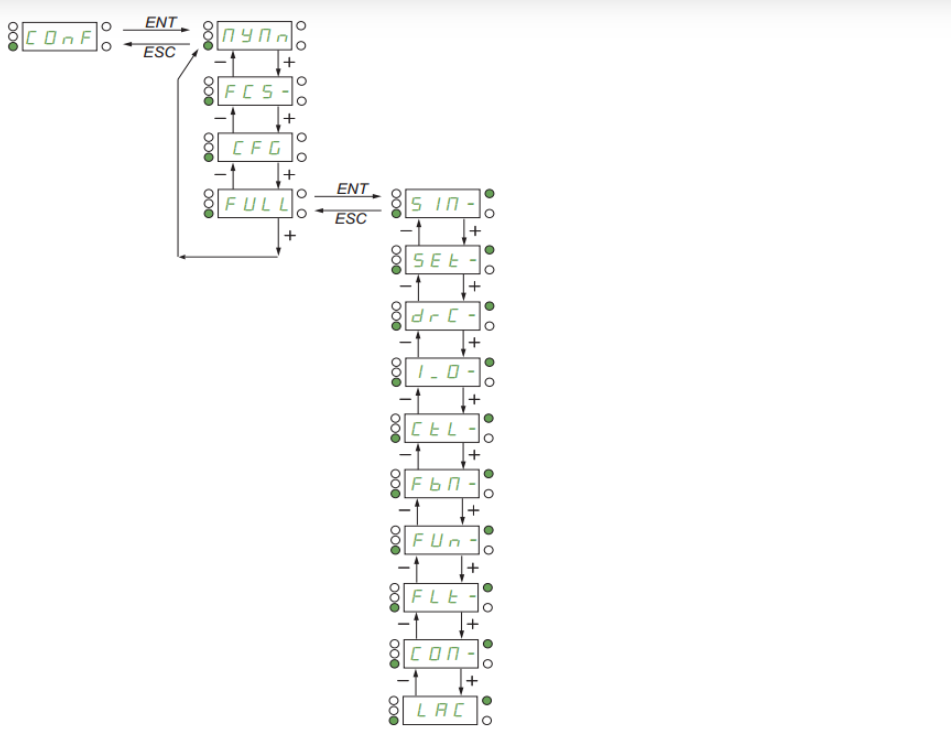

ATV320菜單結構如下：
