Wie ist die PIN-Belegung der RJ45 Schnittstelle bei den Umrichtern der Serie Altivar ?

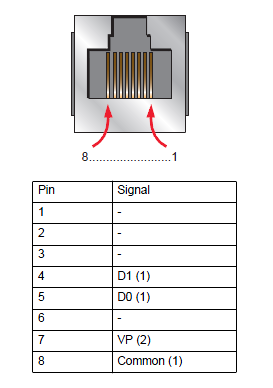

Die PIN-Belegung ist bei allen Frequenzumrichtern der Serie Altivar standardmäßig gleich.
1 -
2 -
3 -
4 - D1 (1)
5 - D0 (1)
6 -
7 - 10V (2)
8 - 0V (1)
(1) Modbus Signale
(2) Spannungsversorgung für externes Bedienterminal
Bei den Frequenzumrichtern ATV312, ATV32, ATV320, ATV61 und ATV71 ist PIN1 - PIN3 für die CANOpen Kommunikation reserviert
Siehe auch Anhang
1 -
2 -
3 -
4 - D1 (1)
5 - D0 (1)
6 -
7 - 10V (2)
8 - 0V (1)
(1) Modbus Signale
(2) Spannungsversorgung für externes Bedienterminal
Bei den Frequenzumrichtern ATV312, ATV32, ATV320, ATV61 und ATV71 ist PIN1 - PIN3 für die CANOpen Kommunikation reserviert
Siehe auch Anhang
