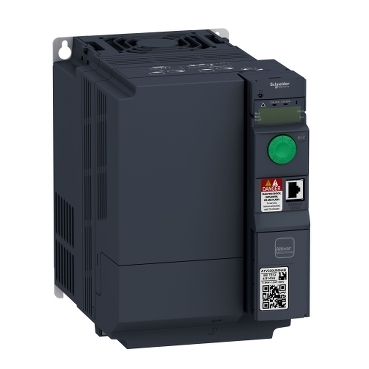

Wie kann die Anzeige im Display VW3A1111 bei einem ATV320 verändert werden?

Es sind diese Firmware-Versionen erforderlich:

ATV320 > V2.9IE37#3

VW3A1111 > V2.0IE53

Frühere Versionen sind nicht kompatibel !


Es gibt die Möglichkeit, die zwei Werte über der oberen Linie zu verändern und die Möglichkeit, den angezeigten Parameter im Hauptfeld zu verändern.

Beispiel 1:
Um z.B. im Hauptfeld nicht den Frequenzsollwert sondern die Rotorfrequenz angezeigt zu bekommen, sind folgende Schritte nötig:

Gehen Sie in das Menü 3. Interface --> 3.3 Monitoring Config.--> Monitor Screen Type --> Parameter Selection --> dort "Pre-Ramp RefFreq" abwählen und "Motorfrequenz" auswählen.

Beispiel 2:
Über der oberen Linie soll nicht der Frequenzsollwert sondern die Motordrehzahl angezeigt werden.
Dazu sind folgende Schritte nötig:

Gehen Sie in das Menü 3. Interface --> 3.3 Monitoring Config.--> Param. Bar Select --> Dort "Pre-Ramp RefFreq" abwählen und "Motor Speed" auswählen.
