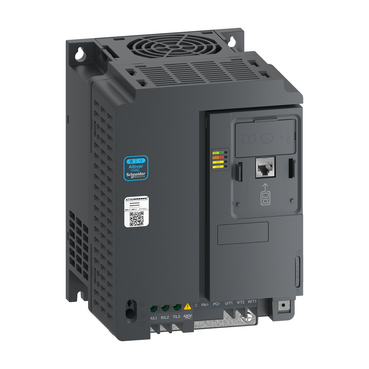

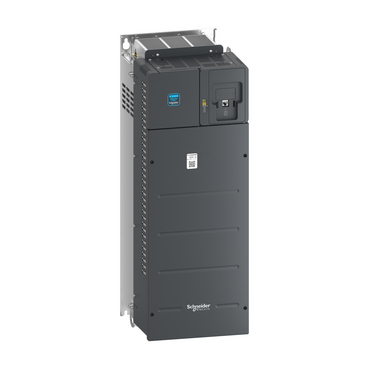

Wie lässt sich beim Frequenzumrichter Altivar Serie ATH630 und ATH650 die +/- Drehzahl einstellen?

Um bei den Frequenzumrichtern ATH630 und ATH650 die +/- Drehzahl zu verwenden, müssen folgende Einstellungen vorgenommen werden:

1. Rufen Sie das Menü „Vollständige Einstellungen” auf.

2. Im Menü „Befehl und Sollwert” den Punkt „Konfig Sollfreq 2” auf „Sollfreq. über DI” stellen.

3. Im selben Menü: Den Punkt „Zuordnung Umschalt Freq.” auf „Sollfreq. Kanal 2” stellen.

4. Wählen Sie im Menü „Allgemeine Funktionen” den Punkt „+/- Drehzahl” aus und ordnen Sie dort die Eingänge für die Plus- und Minusdrehzahl zu. Beispielsweise DI5 für die Plus- und DI6 für die Minusdrehzahl.
