Bei unterschiedlichen Gerätegrößen, Firmwareständen oder Erweiterungskarten der Frequenzumrichter ATV630 / ATV650 müssen diese zunächst in SoMove wie folgt an das zu übertragende Gerät angepasst werden:

In diesem Beispiel soll eine SoMove-Konfiguration von einem ATV630U55M3 (Firmware V1.5) mit Profinet-Karte auf einen ATV630U07M3 (Firmware V3.7) ohne Optionskarte übertragen werden.

--> Öffnen Sie die zu übertragende Datei:

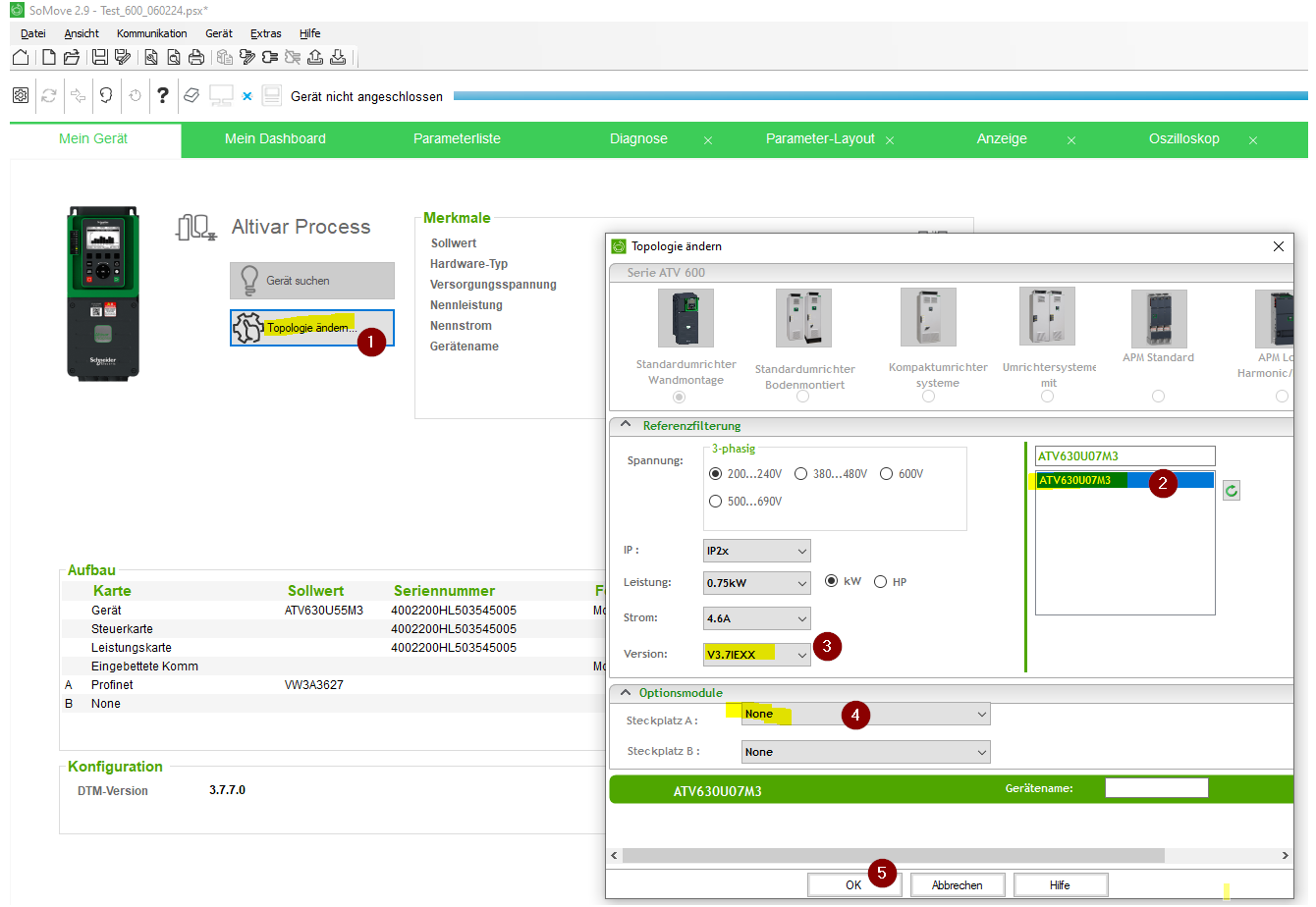

Nun den Punkt "Topologie ändern" auswählen und die Daten entsprechend ändern.

--> In diesem Beispiel wird in der SoMove aus dem ATV630U55M3 mit Firmware V1.5 und einer Profinet-Karte ein ATV630U07M3 mit Firmware V3.7 ohne Zusatzkarte.

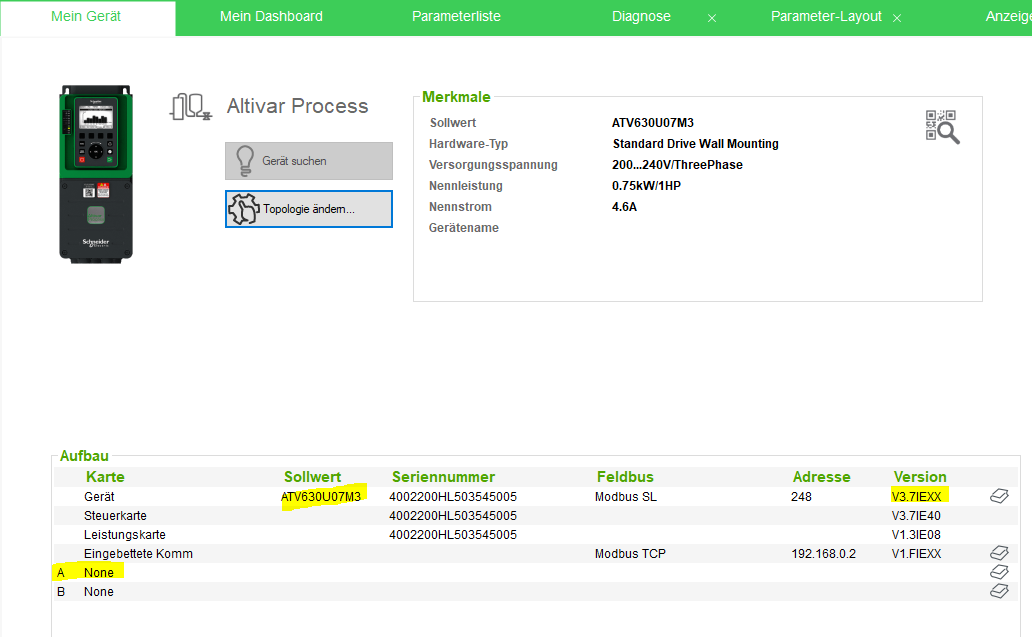

--> Die Parameter sind nun angepasst und können in den ATV630U07M3 übertragen werden.
