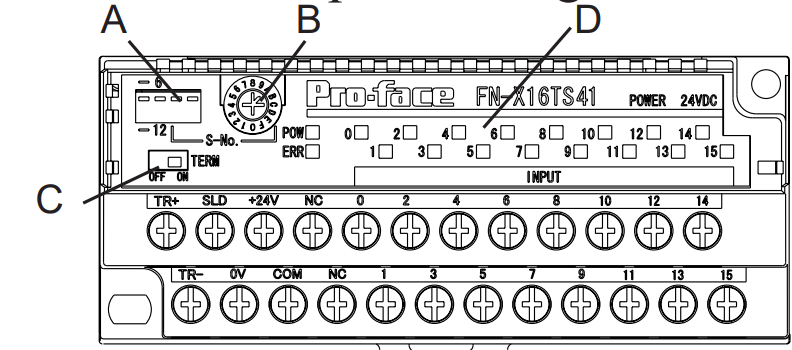

Das Schalterfeld dient der Adressierung und allgemeinen Parametrierung eines dezentralen Flex Network Moduls.

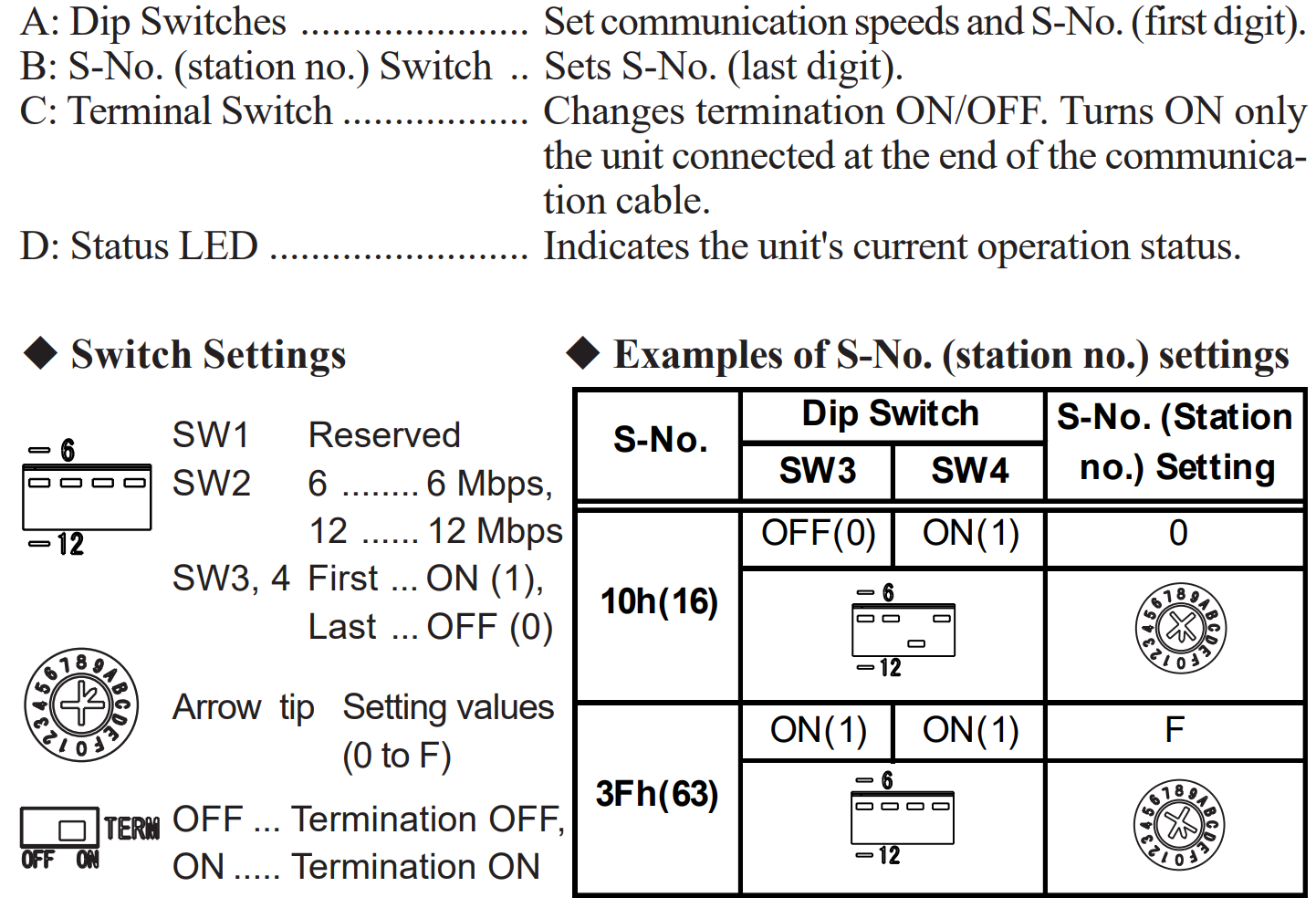

Funktion der Schalter:
A: DIP Schalter
von Links
Schalter 1: wird nicht verwendet
Schalter 2: allgemeine Bus Geschwindigkeit ( Oben/6: 6 Mbps; Unten/12: 12 Mbps)
Schalter 3: Adressierung der Station (Bit 2 : X00)
Schalter 4: Adressierung der Station (Bit 1 : 0X0)
B: Drehschalter
Adressierung der Station (niedrige Stelle : 00X)
C: Schalter
mögliche Aktivierung eines Endwiderstand am Ende des physischen Busses
D: LED
Anzeige des aktuellen Betriebszustandes
