Porucha přehřátí pohonu (OHF) signalizuje, že teplota chladiče překročila teplotní práh. Jedná se o informaci z teplotního čidla umístěného na chladiči v blízkosti tranzistorového modulu. Pokud je tepelný rozptyl (THD) vyšší než 118 %, dojde k poruše OHF. 118 % je přibližně 100 stupňů Celsia teploty na chladiči.
Hlavní příčiny výskytu této poruchy jsou:
1. Nadměrná okolní teplota. (Zajistěte řádné chlazení vzduchu v řídicí místnosti).
2. Průtok vzduchu ventilátorem je zablokován.
3. Není dodržena minimální požadovaná vzdálenost pro průchod vzduchu kolem jednotky, jak je uvedeno v instalační příručce.
4. Chladicí ventilátor jednotky nefunguje.
(Zkontrolujte kontrolky LED na napájecí desce ventilátoru. Pokud LED 1 nesvítí, ventilátor nefunguje. Pokud nesvítí kontrolka LED 2, je deska napájení ventilátoru nefunkční).
5. Čidlo teploty je vadné.
Řešení problémů s ventilátorem ATV61/71
Běží ventilátor chladiče?
Jaký je tepelný stav jednotky?
1. Pro velikost 2 až 5b
a. Zkontrolujte připojení ventilátoru.
b. Zkontrolujte, zda ventilátoru nic nepřekáží.
c. Zkontrolujte napětí na konektoru ventilátoru.

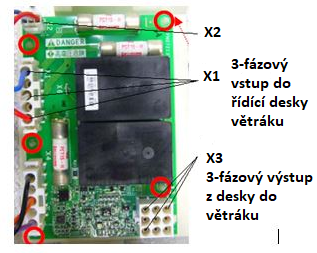

2. Pro HHP VFD 125 HP a vyšší
a . nejsou pojistky na řídicí desce ventilátoru přepálené?
b. Jaké je napětí na X1 (napětí v síti od fáze k fázi)?
c. Jaké napětí je naměřeno na vývodech X3 3, 7 a 9, když je tepelný stav pohonu vyšší než 70 % nebo je aktivní příkaz k běhu? (Mělo by to být síťové napětí od fáze k fázi, když má ventilátor běžet).
d .Chvějí se relé na řídicí desce ventilátoru? (Pokud ano, pak pohon nesnímá napětí na řídicí kartě.)
e. Napětí na X2 mezi vývody 1 a 3 by mělo být 15V DC. Pin 3 je příkazem ke spuštění.
Hlavní příčiny výskytu této poruchy jsou:
1. Nadměrná okolní teplota. (Zajistěte řádné chlazení vzduchu v řídicí místnosti).
2. Průtok vzduchu ventilátorem je zablokován.
3. Není dodržena minimální požadovaná vzdálenost pro průchod vzduchu kolem jednotky, jak je uvedeno v instalační příručce.
4. Chladicí ventilátor jednotky nefunguje.
(Zkontrolujte kontrolky LED na napájecí desce ventilátoru. Pokud LED 1 nesvítí, ventilátor nefunguje. Pokud nesvítí kontrolka LED 2, je deska napájení ventilátoru nefunkční).
5. Čidlo teploty je vadné.
Řešení problémů s ventilátorem ATV61/71
Běží ventilátor chladiče?
Jaký je tepelný stav jednotky?
1. Pro velikost 2 až 5b
a. Zkontrolujte připojení ventilátoru.
b. Zkontrolujte, zda ventilátoru nic nepřekáží.
c. Zkontrolujte napětí na konektoru ventilátoru.
2. Pro HHP VFD 125 HP a vyšší
a . nejsou pojistky na řídicí desce ventilátoru přepálené?
b. Jaké je napětí na X1 (napětí v síti od fáze k fázi)?
c. Jaké napětí je naměřeno na vývodech X3 3, 7 a 9, když je tepelný stav pohonu vyšší než 70 % nebo je aktivní příkaz k běhu? (Mělo by to být síťové napětí od fáze k fázi, když má ventilátor běžet).
d .Chvějí se relé na řídicí desce ventilátoru? (Pokud ano, pak pohon nesnímá napětí na řídicí kartě.)
e. Napětí na X2 mezi vývody 1 a 3 by mělo být 15V DC. Pin 3 je příkazem ke spuštění.
