APCブランド単相2線 100V, 200V UPSの一覧を確認したい

FAQを参照する

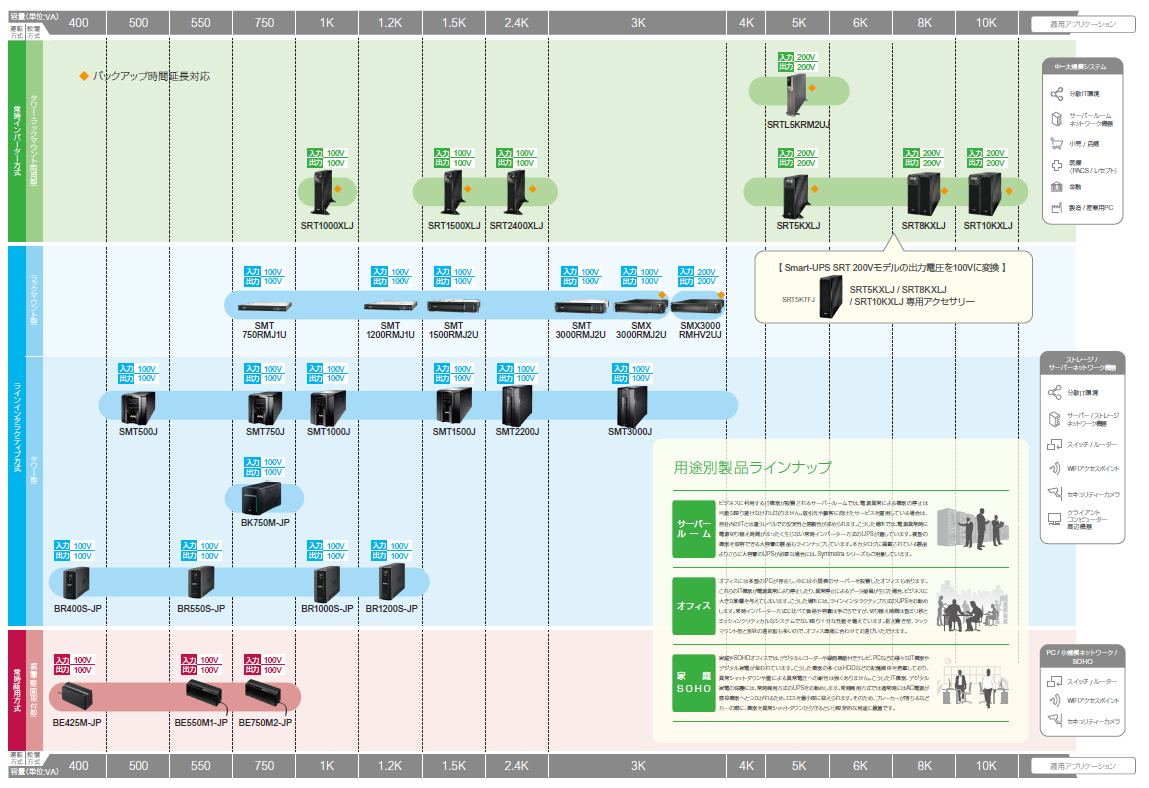

APC 単相2線 100V, 200V UPSの一覧プロダクトマップ
Product Map

APC 単相2線 100V, 200V UPSの一覧

表は横スクロールできます。キーボードの " ← ", " → " 矢印キーで横スクロールします。

タワー型 (単相2線入出力100V)

製品型番	運転方式	出力波形	最大出力容量 (VA / W)	入力プラグ形状	出力コンセント形状	外形寸法 (㎜)	質量 (kg)	拡張バッテリー
APC ES (常時商用運転方式)
BE425M-JP	常時商用	矩形波	425VA / 255W	NEMA 5-15P	バッテリーバックアップ NEMA 5-15R ×4個サージ保護のみ ×2個	高さ×幅×奥行 140.2× 253.5× 105	2.95	×
BE550M1-JP	常時商用	矩形波	550VA / 330W	NEMA 5-15P	バッテリーバックアップ NEMA 5-15R ×6個サージ保護のみ ×3個	高さ×幅×奥行 139× 327× 105	4.3	×
BE750M2-JP	常時商用	矩形波	750VA / 450W	NEMA 5-15P	バッテリーバックアップ NEMA 5-15R ×6個サージ保護のみ ×3個	高さ×幅×奥行 139× 327× 105	4.6	×
APC BK (ラインインタラクティブ運転方式)
BK750M-JP	ラインインタラクティブ	正弦波	750V / 450W	NEMA 5-15P	バッテリーバックアップ NEMA 5-15R ×3個サージ保護のみ ×3個	高さ×幅×奥行 190×140×390	10.7	×
APC RS (ラインインタラクティブ運転方式)
BR400S-JP	ラインインタラクティブ	正弦波	400VA / 240W	NEMA 5-15P	バッテリーバックアップ NEMA 5-15R ×3個サージ保護のみ ×3個	高さ×幅×奥行 190×91×310	6.8	×
BR550S-JP	ラインインタラクティブ	正弦波	550VA / 330W	NEMA 5-15P	バッテリーバックアップ NEMA 5-15R ×3個サージ保護のみ ×3個	高さ×幅×奥行 190×91×310	7.0	×
BR1000S-JP	ラインインタラクティブ	正弦波	1000VA / 600W	NEMA 5-15P	バッテリーバックアップ NEMA 5-15R ×4個サージ保護のみ ×4個	高さ×幅×奥行 250×100×382	11.3	×
BR1200S-JP	ラインインタラクティブ	正弦波	1200VA / 720W	NEMA 5-15P	バッテリーバックアップ NEMA 5-15R ×4個サージ保護のみ ×4個	高さ×幅×奥行 250×100×382	11.7	×
Smart-UPS LCD SMT (ラインインタラクティブ運転方式)
SMT500J	ラインインタラクティブ	正弦波	500VA / 360W	NEMA 5-15P	NEMA 5-15R ×6個	高さ×幅×奥行 167×140×359	13	×
SMT750J	ラインインタラクティブ	正弦波	750VA / 500W	NEMA 5-15P	NEMA 5-15R ×6個	高さ×幅×奥行 167×140×359	13	×
SMT1000J	ラインインタラクティブ	正弦波	1000VA / 670W	NEMA 5-15P	NEMA 5-15R×8個	高さ×幅×奥行 225×172×439	21	×
SMT1500J	ラインインタラクティブ	正弦波	1200VA / 980W (1500VA/1200W) ^*2	NEMA 5-15P	NEMA 5-15R ×8個	高さ×幅×奥行 225×172×439	26	×
SMT2200J	ラインインタラクティブ	正弦波	2200VA / 1980W	NEMA L5-30P	NEMA 5-15R ×8個 NEMA 5-20R ×2個 ^*1	高さ×幅×奥行 435×197×544	56	×
SMT3000J	ラインインタラクティブ	正弦波	2400VA / 2400W (3000VA/2700W) ^*3	NEMA L5-30P	NEMA 5-15R ×8個 NEMA 5-20R ×2個 ^*1	高さ×幅×奥行 435×197×544	56	×

*1 NEMA 5-20R は, NEMA5-15R共用
*2 入力プラグをNEMA 5-20P もしくは NEMA L5-20Pに変更した場合
*3 入力をハードワイヤに変更した場合

ラックマウント型 (単相2線入出力100V)

製品型番	運転方式	出力波形	最大出力容量 (VA / W)	入力プラグ形状	出力コンセント形状	外形寸法 (㎜)	質量 (kg)	レールキット	拡張バッテリー
Smart-UPS LCD SMT (ラインインタラクティブ運転方式)
SMT750RMJ1U	ラインインタラクティブ	正弦波	750VA / 525W	NEMA 5-15P	NEMA 5-15R ×4個	高さ×幅×奥行 44×432×661	20	標準添付	×
SMT1K2RJ1U	ラインインタラクティブ	正弦波	1200VA / 1000W	NEMA 5-15P	NEMA 5-15R ×4個	高さ×幅×奥行 44.5×432×665	24	標準添付	×
SMT1500RMJ2U	ラインインタラクティブ	正弦波	1200VA / 1200W (1500VA/1200W) ^*2	NEMA 5-15P	NEMA 5-15R ×6個	高さ×幅×奥行 86×432×468	28	標準添付	×
SMT3000RMJ2U	ラインインタラクティブ	正弦波	2400VA / 2400W (3000VA/2700W) ^*3	NEMA L5-30P	NEMA 5-15R ×6個 NEMA 5-20R ×2個 ^*1	高さ×幅×奥行 86×432×661	44	標準添付	×

・レールキットはEIA規格19インチラック対応で標準添付。別売りはしておりません。
*1 NEMA 5-20R は, NEMA5-15R共用
*2 入力プラグをNEMA 5-20P もしくは NEMA L5-20Pに変更した場合
*3 入力をハードワイヤに変更した場合

タワー・ラックマウント両用型（単相2線入出力100V）

製品型番	運転方式	出力波形	最大出力容量 (VA / W)	入力プラグ形状	出力コンセント形状	外形寸法 (㎜)	質量 (kg)	レールキット	拡張バッテリー
Smart-UPS Lithium-ion (常時商用運転方式) リチウムイオンバッテリー採用UPS
SCL400RMJ1U	常時商用	正弦波	400VA / 400W	NEMA 5-15P	NEMA 5-15R ×4個	高さ×幅×奥行 44×432×232	約4.0	ラックマウントブラケット付属 (別売りなし)	×
Smart-UPS X SMX(ラインインタラクティブ運転方式)
SMX3000RMJ2U	ラインインタラクティブ	正弦波	2400VA / 2400W	NEMA L5-30P	NEMA 5-15R ×3個 NEMA 5-20R ×3個 ^*1 NEMA L5-30R ×1個	高さ×幅×奥行 87×432×667	39	標準添付 (別売りなし)	SMX120RMBPJ2U (最大10台まで) レールキット添付 (別売りなし）
Smart-UPS SRT (常時インバーター運転方式)
SRT1000XLJ	常時インバーター	正弦波	1000VA / 900W	NEMA 5-15P	NEMA 5-15R ×6個	高さ×幅×奥行 85×432×505	24	SRTRK4 (別売り)	SRT48BPJ (最大10台まで) レールキット SRTRK4 (別売り)
SRT1500XLJ	常時インバーター	正弦波	1200VA / 1050W (1500VA/1350W) ^*2	NEMA 5-15P	NEMA 5-20R ×6個 ^*1 NEMA L5-20R ×1個	高さ×幅×奥行 85×432×587	27	SRTRK4 (別売り)	SRT72BPJ (最大10台まで) レールキット SRTRK4 (別売り)
SRT2400XLJ	常時インバーター	正弦波	2400VA / 2160W	NEMA L5-30P	NEMA 5-20R ×8個 ^*1 NEMA L5-30R ×1個	高さ×幅×奥行 85×432×638	33	SRTRK4 (別売り)	SRT96BPJ (最大10台まで) レールキット SRTRK4 (別売り)

*1 NEMA 5-20R は, NEMA5-15R共用
*2 入力プラグをNEMA 5-20P もしくは NEMA L5-20Pに変更した場合

タワー・ラックマウント両用型（単相2線入出力200V）

製品型番	運転方式	出力波形	最大出力容量 (VA / W)	入力プラグ形状	出力コンセント形状	外形寸法 (㎜)	質量 (kg)	レールキット	拡張バッテリー
Smart-UPS X SMX 200V (ラインインタラクティブ運転方式)
SMX3000RMHV2UJ	ラインインタラクティブ	正弦波	3000VA / 2700W	NEMA L6-20P	IEC 320 C13 ×8個 IEC 320 C19 ×1個	高さ×幅×奥行 87×432×667	39	標準添付 (別売りなし)	SMX120RMBPJ2U (最大10台まで) レールキット添付 (別売りなし)
Smart-UPS SRT (常時インバーター運転方式)
SRT5KXLJ	常時インバーター	正弦波	5200VA / 4600W	NEMA L6-30P	NEMA L6-20R ×2個 NEMA L6-30R ×2個 (ハードワイヤー接続) ^*5	高さ×幅×奥行 130×432×746	約57	SRTRK2 (別売り)	SRT192BPJ (最大10台まで) レールキット SRTRK2 (別売り)
SRT8KXLJ	常時インバーター	正弦波	8000VA / 7600W	ハードワイヤー接続 ^*4	NEMA L6-20R ×4個 NEMA L6-30R ×2個ハードワイヤー接続 ^*4	高さ×幅×奥行 263×432×741	約112	SRTRK2 (別売り)	SRT192BP2J (最大10台まで) レールキット SRTRK2 (別売り)
SRT10KXLJ	常時インバーター	正弦波	10000VA / 9500W	ハードワイヤー接続 ^*4	NEMA L6-20R ×4個 NEMA L6-30R ×2個ハードワイヤー接続 ^*4	高さ×幅×奥行 263×432×741	約112	SRTRK2 (別売り)	SRT192BP2J (最大10台まで) レールキット SRTRK2 (別売り)
APC Smart-UPS Ultra (常時インバーター運転方式) リチウムイオンバッテリー採用UPS
SRTL5KRM2UJ	常時インバーター	正弦波	5000VA / 4600W	NEMA L6-30P	NEMA L6-20R ×2個 NEMA L6-30R ×2個	高さ×幅×奥行 86×432×795	約30	標準添付 (別売りなし)	SRTL180RM2UBPJ (最大10台まで) レールキット標準添付
SRTL8KRM4UJ	常時インバーター	正弦波	8000VA / 8000W	ハードワイヤー接続 ^*4	NEMA L6-20R ×2個 NEMA L6-30R ×2個ハードワイヤー出力 ^*4	高さ×幅×奥行175x432x832	約55	標準添付 (別売りなし)	SRTL180RM2UBPJ (最大10台まで) レールキット標準添付
SRTL10KRM4UJ	常時インバーター	正弦波	10000VA / 10000W	ハードワイヤー接続 ^*4	NEMA L6-20R ×2個 NEMA L6-30R ×2個ハードワイヤー出力 ^*4	高さ×幅×奥行175x432x832	約55	標準添付 (別売りなし)	SRTL180RM2UBPJ (最大10台まで) レールキット標準添付

・ Smart-UPS SRT用 100Vダウントランス
型番: SRT5KTFJ - Smart-UPS SRT 200Vモデルの出力電圧を100Vに降圧し出力します。レールキット: SRTRK2 (別売り)

・ Smart-UPS Ultra (リチウムイオンUPS)用 100Vダウントランス
型番: SRTL5KTFJ - Smart-UPS Ultra 200Vの出力電圧を100Vに降圧し出力します。レールキット SRTRK2 (別売り)

・ Smart-UPS Ultra 8K/10K用背面パネル
型番: SRTL012 - Smart-UPS Ultra 8K/10Kの出力用背面パネルキット。
NEMA L6-30R × 2 + NEMA L6-30R × 2 (30A x4 出力コンセント) に変更します。

*4 分電盤に直接ケーブルを接続 (ハードワイヤー接続)する工事が必要な製品です。
事前に有資格者(電気工事士)に施工をご依頼にください。
*5 出力をハードワイヤー接続するには、オプションの出力ハードワイヤーキット(SRT001)が必要です。
ハードワイヤー接続用の電源ケーブルは、お客様にてご用意ください。
事前に有資格者(電気工事士)に施工をご依頼にください。

・レールキットはEIA規格19インチラックに対応します。
・タワー・ラックマウント両用型UPS製品には、タワーでご利用いただく際のスタビライザ(台足)が標準同梱されております。

・各UPS製品、ならびに拡張バッテリの仕様書は、下記URLにてダウンロードが可能です。
APCブランド UPS各製品仕様書のリンク

・ Smart-UPS SMT/SMXシリーズの1500VA以上の機種で最大出力でご使用になられる場合には、
標準UPS入力プラグ変更が必要になる場合があります。
詳細は Smart-UPS 入力プラグと最大出力の関係をご参照ください。
なお、プラグ変換についてはご紹介までで、弊社では変換プラグの販売はしておりません。
プラグを変換される際は別途プラグをご準備いただき、プラグ変更の作業についても弊社では承ってないことから有資格者(電気工事士等)にご依頼ください。
